Çevresel Flanş
Çevresel flanş unsuru, sac levha parçasının bir veya birkaç kenarına bir dizi flanş ekler.
Çevresel Flanş Özellikleri
Çevresel flanş oluşturmak için bir yay kullanıyorsanız, bu yay kalınlık kenarına teğet olamaz. Yay, uzun kenarlara teğet olabilir veya yay ile kalınlık kenarı arasında küçük bir çizim çizgisi koyarak teğet yapılabilir.
ve yaylarla bir çevresel flanş çizimi oluşturma örneğini inceleyin.
-
-
Çevresel Flanş profili birden fazla sürekli çizgi içerebilir. Örneğin, L şeklinde bir profil olabilir.
-
Çizim düzlemi, Çevresel Flanşın oluşturulduğu ilk kenara dik olmalıdır. Çevresel flanş çizimi oluşturma talimatları için buraya tıklayın.
-
Kalınlık, sac levha parçasının kalınlığı ile otomatik olarak ilişkilendirilir.
-
Bir dizi teğet ve teğet olmayan kenarlar üzerinde bir çevresel flanş unsuru oluşturabilirsiniz.
ve her biri kenar örneği için resimleri inceleyin.
-
Sac levha parçasının tüm kenarı boyunca çevresel flanş oluşturmak yerine, bir flanş ötelemesi belirtebilirsiniz.
Çevresel flanş unsuru oluşturmak için:
-
Yukarıdaki gereksinimleri karşılayan bir çizim oluşturun. Alternatif olarak, bir çizim oluşturmadan önce Çevresel Flanş unsurunu seçebilirsiniz (ancak öncelikle bir düzlem seçmeniz gerekir). Çevresel Flanş unsurunu seçtiğinizde, düzlem üzerinde bir çizim açılır.
-
Çizim seçiliyken, Çevresel Flanş  seçeneğine (Sac Levha araç çubuğu) veya Ekle, Sac Levha, Çevresel Flanş seçeneklerine tıklayın.
|
|
|

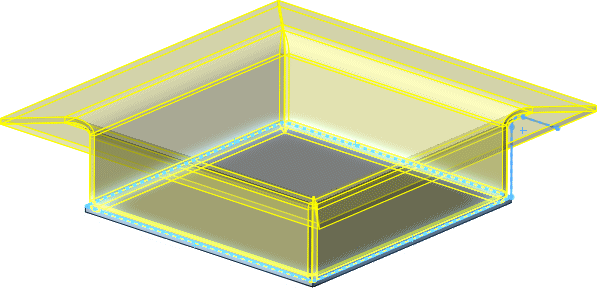

Çevresel Flanş PropertyManager'da, seçili kenarlar Kenarlar Boyunca  için, grafik alanındaki Çevresel Flanş önizlemesi ile birlikte görüntülenir.
|
|
|
Seçili kenara teğet tüm kenarları seçmek için, seçili kenarın orta noktasında görüntülenen
Yay
 seçeneğine tıklayın.
-
Gönye Parametreleri altında:
-
Varsayılan büküm yarıçapı dışında bir şey kullanmak için, Varsayılan yarıçapı kullan'ı seçimden kaldırın ve Büküm Yarıçapı  için bir değer belirtin.
-
Flanş konumu seçeneğini İç Malzeme
, Dış Malzeme
veya Dış Büküm
olarak ayarlayın. Bu seçimlerin her birinin tanımı için, bkz.
Büküm Konumları
.
-
Yan yana bulunan bükümlerdeki ekstra malzemeyi kaldırmak için Yan bükümleri kırp seçeneğini belirleyin.
-
Varsayılan boşluk dışında bir şey kullanmak için Boşluk mesafesi  seçeneğini ayarlayın.
-
Gerekirse, kısmi çevresel flanş için öteleme mesafeleri belirtin:
-
Ötelemeyi Başlat/Bitir altında, Başlangıç Öteleme Uzaklığı  ve Bitiş Öteleme Uzaklığı  için birer değer belirleyin. (Çevresel flanşın modelin tüm kenarına yayılmasını isterseniz, bu değerleri sıfıra ayarlayın.)
-
Özel Kabartma Tipi'ni seçin ve aşağıdakiler için bir Kabartma tipi seçin: Dikdörtgen, Yırtık veya Obround. Dikdörtgen veya Obround'u seçtiyseniz:
-
-
Varsayılan büküm izninden başka bir şey kullanmak için, Özel Büküm İzni'ni seçin ve bir büküm izni tipi ve değeri belirtin.
|
-
Tamam 'a tıklayın.
Çevresel flanş sac levha parçasına eklenir.
|
|
45° Açılı Çevresel Flanşlar İçin Örnek 1
|

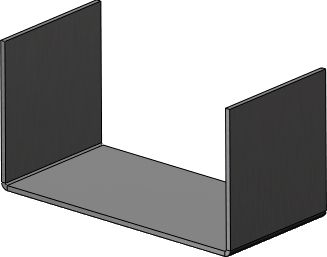

Bir sac levha parçası oluşturun.
|
|
|
Bir dizi kenarın başlangıcındaki uç noktaya yakın kenarı seçin.
|
|
|
| |
Doğru
|
Yanlış
|
|
|

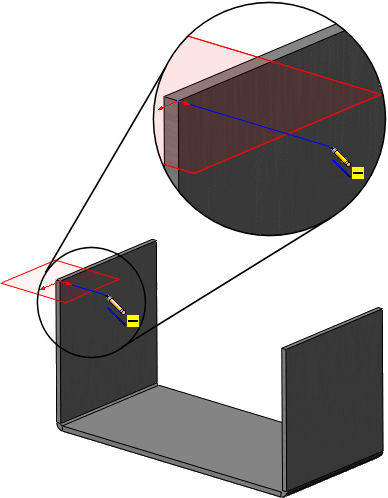

Çevresel flanş için bir çizim oluşturun. Çizim düzlemi, çevresel flanşın oluşturulacağı ilk kenara dik olmalıdır.
|
|
|

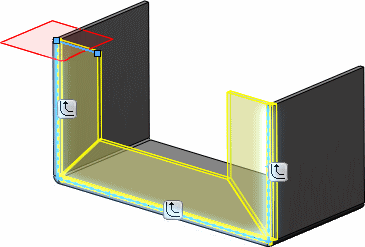

Çevresel flanş kenarlarını aralıksız sırayla seçin. Bu örnekte, sol dik kenar, ardından yatay kenar, daha sonra ise sağ dik kenar seçilmiştir.
Alternatif olarak, seçili kenara teğet tüm kenarları seçmek için Yay seçeneğine tıklayabilirsiniz.
|
|
|
Çevresel flanş tamamlanır.
|
|
45° Açılı Çevresel Flanşlar İçin Örnek 2
|
Çevresel flanş için bir çizim oluşturun.
|
|
|
Çevresel flanş kenarlarını aralıksız sırayla seçin.
|
|
|
Çevresel flanş tamamlanır.
|
|
