Çizgi Formatı

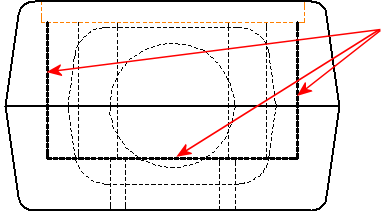

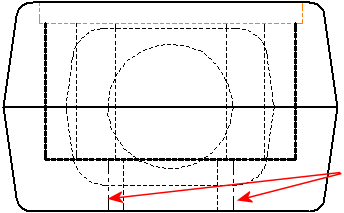

Teknik resimlerde aşağıdakiler için renk, kalınlık ve stil belirtebilirsiniz:

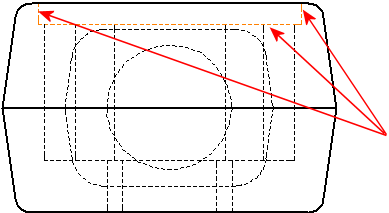

Katmanlarda veya Çizgi Rengi aracıyla, notlar ve diğer detaylandırmalar için renk belirtebilirsiniz.
Çizgi formatlarının ayarları:
Bir teknik resme yeni çizim objeleri eklediğinizde, çizgi formatı Katman ayarlarını izler. Etkin bir katman yoksa, çizgi formatı sistem ayarlarını izler.
Yeni çizim objeleri ve detaylandırmalar için, çizgi formatı aracının ayarları, katman spesifikasyonlarını ve sistem ayarlarını geçersiz kılar. Teknik resimlerde montaj bileşenleri için kenar özelliklerini ayarlamanın diğer bir yöntemi de Bileşen Çizgisi Yazı Tipi'dir.
Format araçları
Çizgi Formatı araç çubuğundaki araçlar, formatlara göre değişir.
|
|
|
-
 Çizgi Rengi. Varsayılan ayarları geçersiz kılmak için paletten bir renk seçin veya Varsayılan'ı seçin. Teknik resimler ve ölçümlendirmeler için varsayılan renkleri Seçenekler  , Renkler, Renk düzeni ayarları'nda belirleyebilirsiniz. Belirtilen renk ve sistem varsayılan renkleri arasında, Renk Görüntü Modu aracıyla (aşağıda) geçiş yapabilirsiniz.
|
|
-
 Çizgi Kalınlığı. Seçin:
-
 İmleci menünün üzerinde dolaştırdıkça, kalınlığın adı durumçubuğu
'nda görüntülenir Yazdırma için denk düşen çizgi ağırlıkları
Belge Özellikleri - Çizgi Kalınlığı
'nda tanımlanır.
|
|
|
|
|
|
|
|
-
 Renk Görüntü Modu Estetik renkler (katmanlarda seçilmiş renkler veya Çizgi Rengi ve
sistem durum renkleri
ile seçilmiş renkler)
(tamamen tanımlı, eksik tanımlı, vb.) arasında geçiş yapmak için bu araca tıklayın. Çizim uç noktaları ve sarkan ölçümlendirmeler her zaman sistem durum renginde görüntülenir.
|
|
Geçerli ve gelecekteki teknik resimlerdeki yeni çizim objelerinin formatını belirtmek için:
-
Çizgi Formatı araç çubuğunda bir araca tıklayın ve menüden bir format seçin.
-
Herhangi bir obje tipi (çizgi, merkez çizgisi, daire, vb.) çizin.
Teknik resme eklediğiniz objeler, siz farklı bir format seçene kadar belirtilen formatları kullanır.
Varolan bir kenarın veya çizim objesinin formatını değiştirmek için:
-
Değiştirmek istediğiniz kenarı veya çizim objesini seçin. Bir defada birden fazla obje seçmek için seçim yaparken Ctrl tuşunu basılı tutun.
-
Çizgi Formatı araç çubuğunda bir araca tıklayın ve menüden bir format seçin.
Yeni format, seçili objelere uygulanır.
Kenar rengini, kalınlığını veya yazı tipini varsayılan ayarına geri döndürmek için:
Bir kenara sağ tıklayın ve Çizgi yazı tipini sıfırla'ya tıklayın.
