Ölçümlendirme Paleti - Hizalama Araçları

Bir teknik resimde iki veya daha çok ölçümlendirme seçtiğinizde, ölçümlendirme paletinde bir dizi hizalama aracı görüntülenir.



Ölçümlendirmeleri Oto Yerleştir

Seçili ölçümlendirmeleri otomatik olarak yerleştirir. Bkz. Ölçümlendirmeleri Oto Yerleştir.

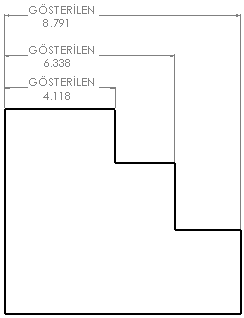

Doğrusal/Radyal Olarak Eşit Aralıklarla Yerleştir

Seçili ölçümlendirmeleri, seçili ölçümlendirmelerden parçaya en yakın olandan en uzak olanına doğru doğrusal veya radyal olarak eşit aralıklarla yerleştirir.
Eşdoğrusal Olarak Hizala
Seçili ölçümlendirmeleri yatay, dikey veya radyal olarak hizalar.
Ölçümlendirmeleri belirli bir ölçümlendirme ile hizalamak için, Ctrl tuşuna basın ve ölçümlendirmeyi seçin, ardından geri kalan ölçümlendirmeleri seçin.

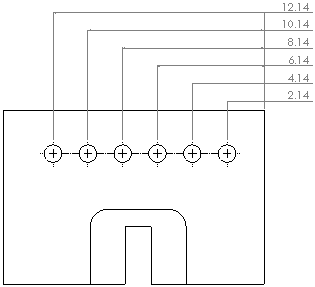

Kademeli Hizala

Seçili doğrusal ölçümlendirmeleri kademelendirir.

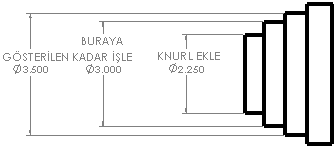

Ölçümlendirme Metnini Üste Yasla

Seçili ölçümlendirme metnini üste yaslar.
Ölçümlendirme Metnini Alta Yasla

Seçili ölçümlendirme metnini alta yaslar.
Ölçümlendirme Metnini Sola Yasla

Seçili ölçümlendirme metnini sola yaslar.
Ölçümlendirme Metnini Sağa Yasla

Seçili ölçümlendirme metnini sağa yaslar.

Ölçümlendirmeler arasındaki aralığı ayarlamak için, ölçümlendirme paletindeki tekeri kullanın veya ölçümlendirmeleri manüel olarak sürükleyin. Teker, yalnızca aralık seçenekleri bulunduğunda, ölçümlendirme paletinde görünür.

Ölçümlendirme Aralık Değeri, aralık için ölçek faktörüdür. Örneğin, 2 aralığı 2'nin faktörü olarak artırır, yani iki katına çıkarır.
Üst konu başlığ: Ölçümlendirme Paleti
