零件和装配体中的块

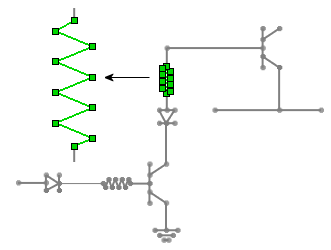

从单个或多个草图实体可以生成块。块可让您：

• 使用最少量的尺寸和几何关系生成布局草图。

• 冻结草图中实体子集以作为单一实体操纵。

• 管理复杂草图。

• 同时编辑块的所有实例。

您也可以使用工程图中的块保存工程图项目（如标准注释、标签位置等）。

应用

包括：

工具

• 制作块 。转换草图实体为块。块在 FeatureManager 设计树的相关草图下面用 标识。

• 编辑块 ：

• • 添加或移除草图实体。

  • 更改尺寸和几何关系。

您可以在同一个块中的草图实体之间添加几何关系，但不能添加到外部草图实体。

• 插入块 。生成现有块的多个实例，或浏览块以检索零件、装配体或块中的块。

• 添加/移除 。在块中添加或移除草图实体。

• 重建 。根据块重建和更新父关系草图。

• 保存块 。保存并添加 .sldblk 扩展名。

• 爆炸块 。解散块。

x00a0;爆炸块的一个实例只会影响块的该实例。

• 皮带/链 。生成连续切线和切线弧来代表皮带或链的路径。

功能

• 使用 2D 草图或 3D 草图基准面上的 2D 草图生成块。

• 将输入的 2D 块与在 3D 草图基准面中创建的 2D 草图组合在一起。

• 将 2D 草图中保存的块输入 3D 草图中。

• 先选择或后选择要包括在块中的实体。

• 选择块来查看现有几何关系，添加新几何关系，等。

• 对块执行镜像、缩放或阵列。

• 添加牵引 几何关系以在块之间生成相对旋转约束。

• 生成嵌套块（块中的块）。

• 从同一个块内转换或等距实体。

• 从另一个块转换实体。

如果您在转换实体中使用另一个块，则生成的几何体与原始几何体没有关联。

• 在编辑块时绘制新实体草图，以在新草图实体和正在编辑的块之间生成几何关系。

• 在草图和工程图之间复制和粘贴。
