生成工程图

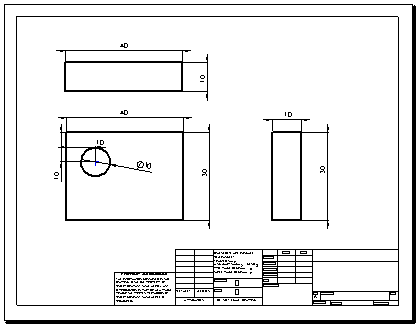

在 SolidWorks 中制图

要在 SolidWorks 中制作工程图而不生成模型：

1. 打开一个新的 工程图文件。选择一个模板。

2. 使用草图工具栏上的工具绘制直线、矩形、圆、及其它实体。

3. 使用尺寸/几何关系工具栏上的智能尺寸 工具给实体标注尺寸。

4. 使用注解工具栏上的工具添加注解（注释、形位公差符号、零件序号，等等）。

注意：参阅下部分了解更好的办法。请参阅绘图 了解在工程图中绘制草图的进一步细节。

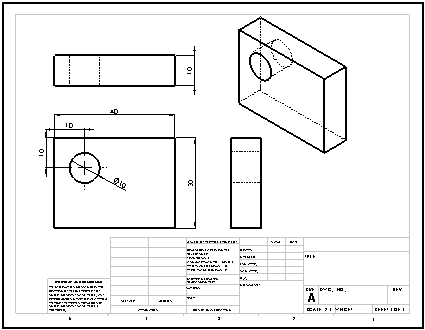

从模型生成工程图

要从零件和装配体文档生成工程图：

1. 在零件或装配体文档中单击标准工具栏上的从零件/装配体制作工程图 ，然后在图纸格式/大小对话框中选择一模板。

“视图调色板”在窗口的右侧打开。

2. 单击 钉住查看调色板。

3. 从查看调色板拖动视图到工程图图纸。

4. 在工程视图或投影视图 PropertyManager 中设置选项，如视向、显示样式、比例等，然后单击 。

5. 重复步骤 3 和 4 来添加视图。

注意：您可在所给的工程图文件中有任何模型的任何工程视图。

参阅 SolidWorks 指导教程：第 3 课 - 工程图
