在图解中显示隐藏或排除的实体

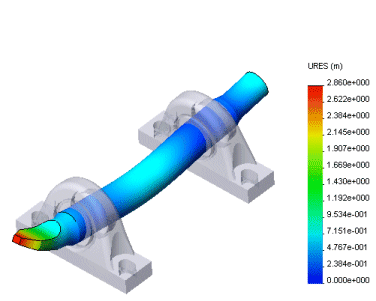

在使用隐藏或排除的实体绘制装配体的结果图解时，您可以在整个关联装配体中的其它零部件上观阅结果，方法是使用透明度的控制级别以半透明色显示隐藏或排除的实体。

在显示图解中显示隐藏的实体：

1. 在包含一个或多个隐藏零部件的装配体文档中，绘制所需结果的图解。

2. 右键单击图解图标并选择设定 。

此时会显示设定 PropertyManager。

3. 选择显示隐藏实体。

4. 在显示隐藏实体下选取：

   • 半透明（单一颜色）。以所选的单一颜色显示所有隐藏的零件。您可以通过拖动滑杆来调整透明度。

   • 半透明（零件颜色）。以其上色模式颜色显示所有隐藏的零件。您可以通过拖动滑杆来调整透明度。

5. 单击 。

在显示图解中显示排除的实体：

1. 在包含一个或多个排除实体的装配体文档中，绘制所需结果的图解。

2. 右键单击图解图标并选择设定 。

此时会显示设定 PropertyManager。

3. 选取显示排除的实体。

4. 在显示排除的实体下选取：

   • 半透明（单一颜色）。以所选的单一颜色显示所有排除的零件。您可以通过拖动滑杆来调整透明度。

   • 半透明（零件颜色）。以其上色模式颜色显示所有排除的零件。您可以通过拖动滑杆来调整透明度。

5. 单击 。
