应用配合参考的规则

为放置配合参考使用以下一般规则：

• 给线路配件添加两个配合参考：

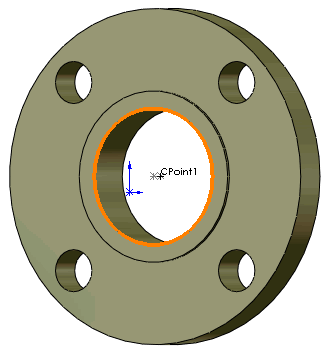

  • 当配合零部件不具有普通配合参考时，添加第一个配合参考为随 SmartMates 所使用的单一边线配合。



    SmartMates 只使用第一个配合参考，所以确保首先列出您生成的单一边线配合。
  • 为将配件配合到带有相同名称和类型的配合参考的零部件添加另一个配合参考。
    使用特定配合类型 - 重合和同心，而不是默认配合。
• 给设备零件上的端口添加配合参考，每个端口添加一个配合参考。
• 如果一仪器有数个端口，要么给所有端口添加配合参考，或者全部都不添加。如何任何端口上都没有配合参考，则为零件放置使用 SmartMates。
• 给用于线路起点和终点的零部件添加配合参考。一般而言，这些均为法兰或电气接头，但也可以是阀门或弯管。
• 给电气接头和其匹配插孔零部件添加匹配的配合参考。
