分析结果 PropertyManager

生成 TolAnalyst 算例的最后一步是设定和审阅结果。当结果 PropertyManager 处于活动状态时，将用默认或保存的设置自动计算结果。

若要使用分析结果 PropertyManager：

1. 审阅分析摘要下的结果。

2. 必要时：

• 修改分析参数选项。

• 在最小/最大促进值下，双击所列出的尺寸和公差，以修改其公差值。单击确定关闭该对话框。

3. 单击重算计算新结果。

4. 必要时，单击输出结果输出分析结果。

5. 单击 。

PropertyManager 选项

分析参数

以下分析参数用于设定评估准则和结果的精度。

方位公差。将几何方位公差（尖角性、平行性和垂直度）以及角度加减位置公差加入最糟情形条件的评估中。结果会在每次选择或清除选项时自动重算。

垂直于原点特征。更新测量向量。这里的测量向量指将垂直于基准面或测量 PropertyManager 中从此处测量特征的轴的向量。结果会在每次选择或清除选项时自动重算。

浮动扣件和销钉。使用孔和扣件之间的间隙来增大最糟情形的最小和最大结果。每个零件可以在等于孔与扣件之间径向距离的范围内移动。

公差精度。设定分析摘要给出的结果的精度。您可以在计算结果之前或之后设定精度。结果不会重算。

重算。运行分析。在变更一个或多个基值公差的公差值（最小/最大促进值下）后，单击重算。

重算必须在变更基值公差的公差值后方可使用。

分析摘要

"分析摘要"显示结果。这些结果是可以输出的。

在结果下的单独文件夹。列出以下项目：

• 测量的名义值

• 最小和最大最糟情形条件

• 和方根 (RSS) 最小和最大最糟情形条件

输出结果。单击将结果保存为 Excel、XML 或 HTML 文件。

分析数据和显示

"分析数据和显示"列出促进值并管理图形区域的显示。您可以设定最小和最大最糟情形条件的数据和显示。

最小/最大促进值

促进值清单根据测量名义值和最糟情形结果之间的差值，说明各个基值特征及其对最糟情形最小或最大条件的促进百分比。

例如，假设名义值为 10 mm 且最糟情形最大结果为 11，特征促进值则为 10%（如果其消耗了 1 mm 公差层叠的 0.1）。

在每个特征下面，会显示得出促进值所依据的尺寸和公差列表。当您在清单中选择一个项目时，图形区域将显示相应的尺寸和公差。双击清单中的一个项目可打开尺寸公差或更改形位公差对话框。您可在该对话框中更改公差值。在这两个对话框中，您可以对零件进行编辑。所输入的值将覆盖原数值。修改公差值后，单击重算计算新结果。

图形区域显示

图形区域显示的最小和最大最糟情形结果包括：

警告

TolAnalyst 评估算例时，如果存在安装和评估方面的潜在问题，将发出警告信息。TolAnalyst 识别出下列情况时，请谨慎考虑结果。

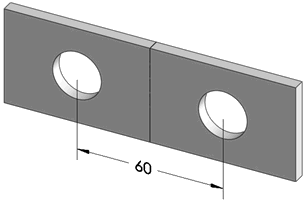

不完全的公差链

当两个测量特征之间不存在完全的公差链时，将出现此警告。
