使用方位公差
通过方位公差选项，TolAnalyst 可应用专门控制特征方向的公差。当与浮动扣件和销钉选项组合时，方位公差选项可让 TolAnalyst 使用特征之间的间隙以将零件旋转到其最糟情形。
受支持的公差包括：
-
尖角性
-
平行性
-
垂直度
-
通过位置尺寸
工具定义的角度尺寸。
方位公差选项不考虑明确控制特征方位的这些公差：使用位置尺寸 工具所定义的位置、曲面轮廓、及线性尺寸。
示例 1
|
使用此装配体，构建一个算例以评估 "L" 支架和顶部平板的基体之间的距离。
|
|
|
|
|
|
尺寸 106 表示您正在评估的距离。
|
|
|
|
|
|
将所示公差应用到 "L" 支架。
|
|
|
|
|
|
清除方位公差后，结果最小为 103.5，最大为 108.5。
|
|
|
|
|
|
选择方位公差后，结果最小为 98，最大为 114。
TolAnalyst 应用平行性公差 1 时，特征必须同样限制在 125 +/- 2 范围内。
|
|
示例 2
|
使用该装配体生成一个算例以估算基体到杆的距离，如 35 尺寸所示。
|
|
|
|
|
|
将所示大小公差应用到基体的两个孔。
|
|
|
|
|
|
将所示大小公差应用到杆的直径。
|
|
|
|
|
|

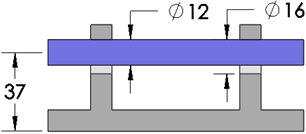

在选定了浮动扣件和销钉并消除选取方位公差后，结果最小值是 33，最大值是 37（如图所示）。注意杆如何上推孔的顶端。
|
|
|
|
|
|
在选定了浮动扣件和销钉和方位公差后，结果最小值是 32，最大值是 38（如图所示）。注意杆如此旋转以至它与左孔的外上边线和右孔的外下边线接触。
|
|
