估算钣金零件成本

在该过程中，将运行钣金成本计算来确定钣金零件的制造成本。本过程对制造商很有帮助。

1. 打开 install_dir\samples\whatsnew\costing\costing.sldprt。

   此时出现一个钣金零件。



2. 单击钣金成本计算 （“工具”工具栏）或工具 > SolidWorks 成本计算 > 钣金成本计算。
3. 在Sheet Metal Costing任务窗格的成本计算模板下，选择 sample_shm_metric_waterjet。

   成本计算模板中包含您或您的制造供应商将用于制造零件的过程。在模板中可包含也可自定义材料、成本材料尺寸、制造工序成本、制造设置成本等信息。为钣金水力喷射切割设置此成本计算模板。

   成本计算工具使用零件中的材料信息估算制造成本。

   钣金成本计算任务窗格会显示每个零件的估算成本。

   Sheet Metal Costing任务窗格项目	说明
   比较	成本计算工具根据模板中的数据和图形区中的零件来计算零件的成本。
   分解	成本计算的分解结果指示材料费用占总成本的特定百分比，而制造（工时、机器运转时间和管理）费用占总成本的剩余部分。

4. 在Sheet Metal Costing任务窗格中的材料下，请注意：

   Sheet Metal Costing任务窗格项目	说明	值
   类别	材质类基于为 SolidWorks 软件中的零件设定的材料。	钢
   名称	基于为 SolidWorks 软件中的零件设定的材料。	普通碳钢
   模板的厚度	模板中符合零件厚度或与之最接近的厚度值。如果模板中没有符合零件厚度的厚度值，则会选择模板中最接近的厚度值，并且以警告图标 指明该厚度不同。	1.2100 mm
   材料成本	为模板中所选厚度的材料定义的成本。	3.30

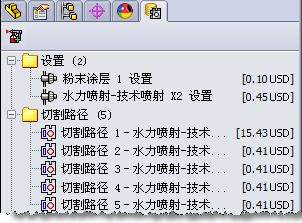

5. FeatureManager 设计树中的 CostingManager 显示制造功能，例如零件中识别的折弯和切割路径。在 CostingManager 中，请注意：



   制造过程	说明
   设置	与制造设置相关联的成本，例如设置机器加工大批量零件。 展开 Setup 文件夹，将指针停留在设置成本 上方以查看如何计算成本。
   切割路径	为水力喷射切割找到了五种切割路径。 展开 Cut Paths 文件夹，将指针停留在切割路径 上方以查看如何计算成本。选择一个切割路径，以高亮显示模型中的几何形状。
   折弯	识别了几处折弯，包括一处褶边。按折弯成本计算折弯。
   库特征	识别了零件中的库特征。
   自定义操作	涂粉是为此零件应用的自定义操作。在模板中已设定此操作，以应用于所有零件。
   未指派成本	成本计算工具未识别或模板中未定义的任何项目。

6. 使此零件和Sheet Metal Costing任务窗格为下一步骤保持打开状态。
