斜接凸緣

1. 產生一張滿足上述條件的草圖。 另一個方法是，您可以在產生草圖之前（但在選擇平面之後）選擇斜接凸緣特徵。 當您選擇斜接凸緣特徵時，在平面上開啟一張草圖。

2. 在選擇了草圖的情況下，按一下斜接凸緣 （鈑金工具列），或按一下 插入、鈑金、斜接凸緣。

在斜接凸緣 PropertyManager 中，繪製的草圖邊線顯示在沿邊線 中，並在圖面中有斜接凸緣的預覽。

要選擇相切於所選邊線的所有邊線，按一下出現在所選邊線中點的 傳遞衍生 。

3. 在斜接參數之下：

   • 若不要使用預設的彎折半徑，請清除使用預設半徑並設定彎折半徑 的值。

   • 將凸緣位置設定為材料內 、材料外 、或彎折向外 。 請參考 彎折位置 以獲得每一選擇的說明。

   • 選擇修剪鄰近干涉彎折來移除相鄰彎折中的額外材料。

   • 設定縫隙距離 來使用不是預設的縫隙。

4. 如果需要，為部份的斜接凸緣指定偏移距離：

• 在 起始/終止偏移之下，設定 起始偏移距離 及終止偏移距離 。 （如果您要斜接凸緣橫跨整個模型邊線，設定這些值為零。）

• 選擇自訂離隙類型，然後選擇矩形、撕裂、或圓端的離隙類型。 如果您選擇矩形或圓端：

• • 選擇使用離隙比例並設定比例的值。

    -或-

  • 清除使用離隙比例並設定離隙 寬度 及離隙 深度 的值。

• 要使用預設彎折裕度之外的選擇，請選擇自訂彎折裕度，然後設定彎折裕度類型及值。

5. 按一下確定。

   斜接凸緣被加入鈑金零件中。

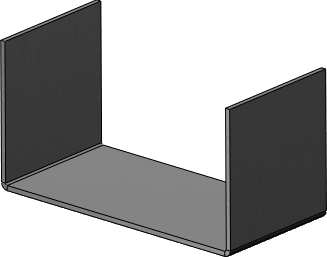

產生一個鈑金零件。

選擇一系列邊線開始處靠近端點的邊線。

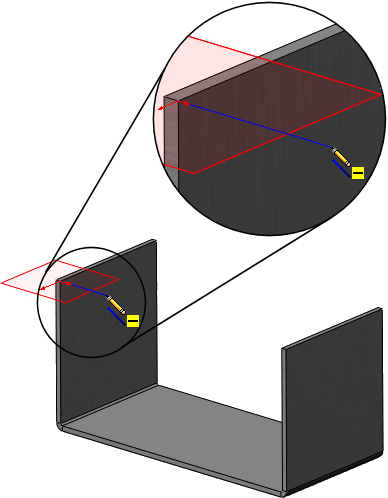

產生斜接凸緣的草圖。 草圖基準面垂直於產生斜接凸緣的第一條邊線。

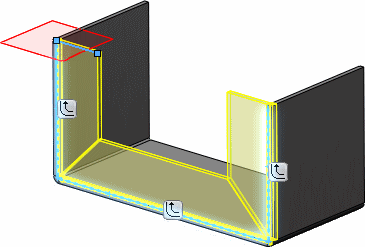

以連續的順序選擇斜接凸緣的邊線。 在此範例中，先選擇左垂直邊線、再選擇水平邊線，最後選擇又垂直邊線。

另一種方式是，您可以選擇傳遞衍生 來選擇與所選邊線相切的所有邊線。

斜接凸緣即完成。

產生斜接凸緣的草圖。

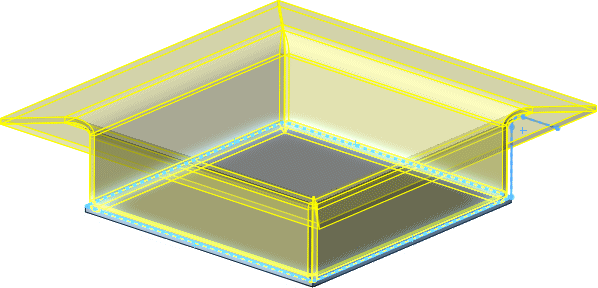

以連續的順序選擇斜接凸緣的邊線。

斜接凸緣即完成。
