Calques

Dans SolidWorks, vous pouvez spécifier la couleur, le style et l'épaisseur des lignes dans les calques nommés. Vous pouvez déplacer des objets à l'intérieur des calques et activer et désactiver ces derniers. La liste des calques consiste en de nombreuses boîtes de dialogue d'annotations.et de cotation.

Vous pouvez également formater les lignes à l'aide des outils Format de ligne . Vous pouvez spécifier une épaisseur et un style de ligne au niveau du document. Cliquez sur Outils, Options, Propriétés du document et définissez la Police de ligne, le Style de ligne et l'Epaisseur de la ligne.

Les calques sont moins utilisés dans SolidWorks que dans les systèmes de CAO 2D. SolidWorks possède plusieurs feuilles de mise en plan et vous pouvez cacher et montrer les vues de mise en plan, les composants d'assemblage, les lignes et différents autres objets sans utiliser les calques.

En plus de créer des calques dans SolidWorks, vous pouvez importer des mises en plan de CAO 2D avec des calques dans SolidWorks. Tous les calques de CAO 2D sont préservés dans SolidWorks. Lorsque vous exportez à partir de SolidWorks, vous pouvez projeter des types d'entités sur des calques spécifiques.

La barre d'outils Calque contient une liste de calques dans la mise en plan et l'outil Propriétés de calque .

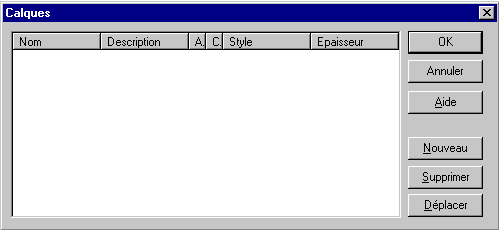

Cliquez sur l'outil Propriétés de calque pour accéder à la boîte de dialogue Calques . Créez de nouveaux calques et spécifiez la couleur, le style et l'épaisseur des lignes dans chaque calque.
