CostingManager d'usinage

Pour afficher le CostingManager d'usinage, dans une pièce d'usinage, cliquez sur Chiffrage d'usinage (barre d'outils Outils) ou sur Outils > SolidWorks Costing > Chiffrage d'usinage.

Opérations personnalisées

Créer une opération personnalisée

Vous permet de créer des opérations supplémentaires dans le modèle d'usinage, à ajouter au calcul du coût.

Affichage du coût/temps

	Afficher le coût	Affiche le coût de chaque opération de fabrication de la pièce.
	Afficher l'heure	Affiche le temps requis pour chaque opération de fabrication de la pièce.

Mise en place

Le dossier Setup contient les coûts associés aux mise en place de fabrication, telles que la mise en place de machines pour l'exécution d'un lot (série) de pièces. Chaque opération de fabrication de la pièce nécessite un coût de mise en place. Les coûts de mise en place dépendent du temps requis pour mettre en place la pièce sur les machines. Le cout de mise en place inclut le coût d'usinage par heure car la machine ne peut pas être utilisée pendant la mise en place, ainsi que le coût de mise en œuvre pour l'effort nécessaire à la mise en place de la pièce. Si le coût de mise en place se trouve dans le modèle d'usinage, il est reconnu par l'outil Costing.

Le dossier Setup peut comporter des coûts de mise en place définis dans le modèle pour les fonctions de bibliothèque ou les fonctions personnalisées. Le dossier regroupe également les coûts de découpe, fraisage et perçage en opérations de mise en place appropriées. Pour les coûts de mise en place de découpe, fraisage et perçage, une somme représentant 5 % du coût de l'opération est utilisée, qui correspond au temps nécessaire pour enlever le matériau de cette fonction multiplié par les coûts de main-d'œuvre et de machine.

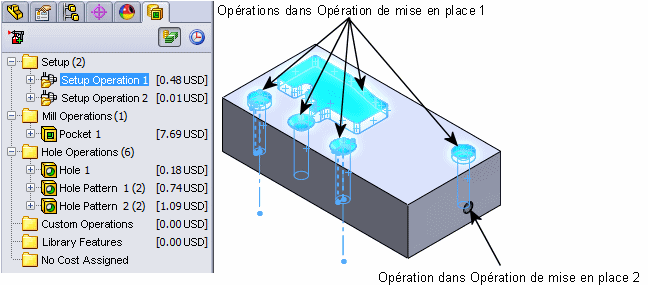

Par exemple, s'il existe une poche sur la face de dessus de la pièce à fraiser, la poche est répertoriée dans le dossier Mill Operations et sa mise en place est répertoriée dans le dossier Setup Operation dans le dossier Setup . Toutes les fonctions partageant la même direction d'opération sont placées dans le même dossier Setup Operation . Par exemple, une poche et un perçage sur la face de dessus figurent dans un dossier Setup Operation , tandis qu'une opération de revêtement et un perçage sur la face de droite sont regroupés dans un autre dossier Setup Operation .

Développez le dossier Setup et placez le pointeur sur un coût de mise en place pour voir comment est calculé le coût.

Le coût de mise en place correspond à une pièce.

Vous pouvez faire glisser et déposer des coûts individuels de mise en place pour différentes opérations de mise en place dans le dossier Setup ou les placer dans de nouvelles opérations de mise en place.

Trajectoire de découpe

Les trajectoires de découpe sont des trajectoires que suivront les outils correspondant à des opérations d'usinage 2D telles que la découpe au laser, au jet d'eau ou au plasma. Dans un pièce commençant comme tôle de magasin, tout perçage, découpe, ou géométrie de contour extérieur nécessitant une découpe est coupé avec des opérations d'usinage 2D qui créent par défaut des trajectoires de découpe pour ces fonctions.

Le dossier Cut Path contient :

• le nombre de découpes requises pour la pièce
• la méthode de découpe à utiliser
• le coût de chaque découpe

Le coût de chaque découpe est calculé ainsi :

Coût = Longueur de découpe * Coût par longueur d'unité dans le modèle d'usinage

Développez le dossier Cut Path et survolez une trajectoire de découpe pour voir comment le coût est calculé. Sélectionnez une trajectoire de découpe pour mettre en surbrillance la géométrie dans le modèle.

Opérations de fraisage

Le dossier Mill Operations (Opérations de fraisage) contient des opérations telles que le fraisage de poche, face et chanfrein.

Les opérations de fraisage sont calculées à l'aide d'un taux d'enlèvement de matière (Material removal rate, MRR). Développez le dossier Mill Operations et survolez une opération de fraisage pour voir comment le coût est calculé. Sélectionnez une opération de fraisage pour mettre en surbrillance la géométrie dans le modèle.

Opérations de perçage

Le dossier Hole Operations (Opérations de perçage) contient les opérations de perçage et taraudage nécessaires pour créer des trous. Les tailles de perçage et taraudage sont sélectionnées dans le modèle d'usinage afin de correspondre au mieux aux perçages de la pièce. Si les tailles de perçage et taraudage appropriées ne sont pas dans le modèle, une icône d'avertissement est affichée. Vous pouvez remédier à l'avertissement en modifiant le modèle d'usinage et en ajoutant les tailles de perçage et taraudage appropriées.

Les opérations liées aux trous sont calculées à l'aide d'un taux d'enlèvement de matière (Material removal rate, MRR) pour le perçage et le taraudage. Développez le dossier Hole Operations et survolez une opération de perçage pour voir comment le coût est calculé. Sélectionnez une opération de perçage pour mettre en surbrillance la géométrie dans le modèle.

Opérations personnalisées

Le dossier Custom Operations contient toutes les opérations qui ne sont pas automatiquement reconnues par l'outil Costing. Un coût d'opération personnalisée peut être calculé comme coût associé à l'intégralité de la pièce, au poids de la pièce, à des faces ou des arêtes spécifiques de la pièce, une opération à phase unique ou une durée.

Par exemple, si la pièce doit être peinte, il est possible d'affecter un coût pour peindre l'intégralité de la pièce ou des faces spécifiques de la pièce. Si vous peignez des faces spécifiques, incluez un coût par zone comme le nombre d'euros par centimètre carré pour peindre la pièce.

Vous pouvez définir des opérations personnalisées dans le modèle d'usinage et appliquer les opérations automatiquement ou manuellement.

Vous pouvez également créer des opérations personnalisées sans modifier le modèle en cliquant sur Créer une opération personnalisée dans le CostingManager.

Chaque élément du dossier possède le nom de l'opération que vous sélectionnez, ainsi que le type de sélection.

Placez le curseur au-dessus d'une opération personnalisée pour voir l'équation utilisée pour calculer le coût.

Fonctions de bibliothèque

Le dossier Library Features (Fonctions de bibliothèque) contient toutes les fonctions de bibliothèque de la pièce. Le coût de chaque élément est calculé comme le coût de fonction, tel qu'il est défini dans le modèle d'usinage.

Placez le pointeur sur une fonction de bibliothèque pour voir l'équation utilisée pour calculer le coût.

Pas de coût appliqué

Le dossier No Cost Assigned (Pas de coût appliqué) contient les fonctions qui :

• ne sont pas reconnues par l'outil Costing
• ne sont pas définies dans le modèle d'usinage
• ont un coût nul

Si vous définissez un coût de fonction comme étant nul, la fonction est déplacée vers ce dossier. Si vous affectez un coût à une fonction du dossier No Cost Assigned , la fonction est déplacée vers le dossier approprié et affichée en italique avec une astérisque pour indiquer le remplacement. Si une fonction à laquelle vous affectez un coût n'est pas une trajectoire de découpe, une opération de fraisage, une opération de perçage ou une fonction de bibliothèque, cette fonction est affectée au dossier Custom Operations .
