Cordons de soudure dans les assemblages

Vous pouvez ajouter des cordons de soudure simplifiés aux assemblages. Les cordons de soudure simplifiés permettent d'obtenir une représentation simple, allégée des cordons de soudure.

Pour ajouter un cordon de soudure à un assemblage, procédez de l'une des manières suivantes:

• Cliquez sur Fonctions d'assemblage (onglet Assemblage du Gestionnaire de commandes) puis sur Cordon de soudure .
• Cliquez sur Insertion > Fonction d'assemblage > Cordon de soudure.
• Cliquez sur Cordon de soudure (barre d'outils Constructions soudées).

Pour plus d'informations sur les cordons de soudure, voir Cordons de soudure.

Pour plus d'informations sur les tables de soudure dans les mises en plan, voir Tables de soudure.

Points spéciaux devant être pris en considération pour les cordons de soudure dans les assemblages :

• Un cordon de soudure peut uniquement impliquer deux composants (et non trois ou plus). A titre d'exemple, dans cet assemblage, pour souder la barre sur deux plaques, vous avez besoin de deux cordons de soudure.

  Premier cordon de soudure:	Deuxième cordon de soudure:

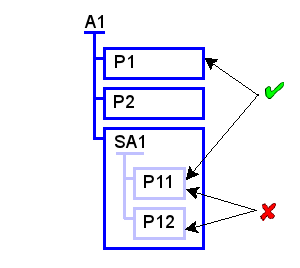

• Vous pouvez ajouter des cordons de soudure uniquement entre les composants de premier niveau (pièces ou sous-assemblages). Exemple: Un assemblage contient deux pièces, P1 et P2 ainsi qu'un sous-assemblage, SA1. Le sous-assemblage contient deux pièces, P11 et P12.

  • Vous pouvez ajouter un cordon de soudure entre P1 et P11, puisque vous l'ajoutez entre une pièce de premier niveau et un sous-assemblage de premier niveau.
  • Vous ne pouvez ajouter de cordon de soudure entre P11 et P22, puisque ces composants appartiennent au même sous-assemblage. Ouvrez le document de sous-assemblage pour ajouter le cordon de soudure.

• Vous pouvez ajouter des cordons de soudure entre les composants allégés. Les cordons de soudure apparaissent normalement dans la zone graphique ainsi que dans le Dossier de soudure dans l'arbre de création FeatureManager.
  Si un sous-assemblage est allégé, les soudures qu'il contient ne sont pas affichées dans la zone graphique ni dans l'arbre de création FeatureManager.
