Anpassen der Optionen für die Verbundstoffausrichtung

Sie können die Lagenwinkel-Definition über unterschiedliche Schalen und Flächen mithilfe der Optionen unter Ausrichtung Verbundstoffe steuern.

Es werden zwei Modelle vorgestellt, bei denen Lagenwinkel-Definitionen unter Verwendung von Ausrichtungsoptionen geändert werden.

ANMERKUNG: Außer in Fällen, in denen Inkonsistenzen in den Lagenwinkel-Definitionen vorliegen, wird davon abgeraten, die Standardeinstellungen für Spiegelungs-Ausrichtung zu ändern. bsp;Für eine konsistente Neudefinition von Lagenwinkeln verwenden Sie Winkel, die weder 0 Grad noch 90 Grad betragen, zum Beispiel 60 Grad.

Das Modell besteht aus zwei Schalen mit je vier Flächen. Um die Materialausrichtungen konsistent über alle Flächen und Schalen festzulegen, wählen Sie einen Lagenwinkel von 60 Grad in der Tabelle Verbundstoff-Schalenlagen aus.

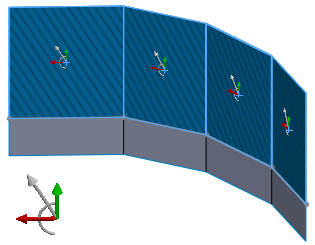

Die gewünschte Lagenwinkel-Ausrichtung über Schalen und Flächen wird unten gezeigt.

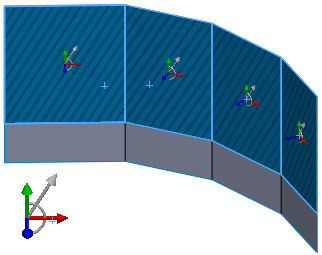

Für das Modell ist die Materialausrichtung mit der gewünschten Richtung (weißer Pfeil) für Schale 2 über alle Flächen konsistent.

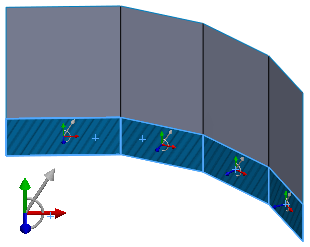

Für Schale 1 ist die Materialausrichtung (weißer Pfeil) für alle Flächen inkonsistent (alle blauen Pfeile weisen in die Ebene).

Die Option Spiegelungs-Ausrichtung wird für jede Fläche deaktiviert, um die gewünschte Ausrichtung zu erreichen.

ANMERKUNG: Die blauen Pfeile weisen für alle acht Flächen in eine konsistente Richtung.

Stellen Sie sicher, dass Sie die Vernetzung auf Konsistenz in der Stapelungs-Ausrichtung über alle Flächen prüfen, bevor Sie die Analyse ausführen.

Hier finden Sie ein Beispiel, bei dem nur die Rotationsoption erforderlich ist

Siehe auch

Verbundstoff-Schalen
