Achsen

Im Dialogfeld Achsen können Sie die Anzeige der Achsen während der Betrachtung der Ergebnisse aktivieren bzw. deaktivieren. Die Achsen repräsentieren das in der Diagrammdefinition verwendete globale oder lokale Koordinatensystem.

• Stil.

• • Linie. Aktivieren Sie dieses Kontrollkästchen, um die Achsen als Linien anzuzeigen.

  • Zylinder. Aktivieren Sie dieses Kontrollkästchen, um die Achsen als Zylinder anzuzeigen.

  • Linienstärke. Legt die Breite der Linien für die Achsendarstellung fest.

• Achse.

• • Titel deaktivieren. Wenn diese Option aktiviert ist, werden die Bezeichnungen der Achsen (X, Y, Z) in der Darstellung nicht angezeigt.

  • Größe X, Y und Z. Die Schieberegler legen die Länge der X-, Y- und Z-Achse in der Darstellung fest.

  • Markierung X, Y und Z. Legt die Anzahl der gleichmäßig voneinander entfernten Markierungen auf der X-, Y- und Z-Achse fest.

  • Farbe. Legt die Farben der X-, Y- und Z-Achse fest. Um die Farbe einer Achse zu ändern, klicken Sie auf die Achse, wählen Sie die gewünschte Farbe aus, und klicken Sie anschließend auf OK.

• Gitter.

• • XY, YZ, ZX. Legt die Ebenen der optionalen Gitter fest. Sie können alle, einige oder keines der Kontrollkästchen aktivieren. Die Dichte der Gitter wird durch die Einstellung der Markierungen festgelegt.

  • Farbe bearbeiten. Legt die Farbe des Gitters fest. Zum Ändern der Gitterfarbe klicken Sie auf Farbe bearbeiten, wählen Sie die gewünschte Farbe, und klicken Sie auf OK.

• Position. Legt die Position des Ursprungs der Achsen fest.

• • Ursprung. Die Ergebnisachsen werden am tatsächlichen Ursprung des in der Darstellungsdefinition verwendeten Referenzkoordinatensystems eingefügt.

  • Links unten. Die Ergebnisachsen werden in der rechten unteren Ecke des Darstellungsfensters angezeigt.

  • Rechts unten. Die Ergebnisachsen werden in der rechten unteren Ecke des Darstellungsfensters angezeigt.

• Deaktivieren. Wenn Sie dieses Kontrollkästchen aktivieren, ist die Anzeige der Achsen in der Darstellung deaktiviert.

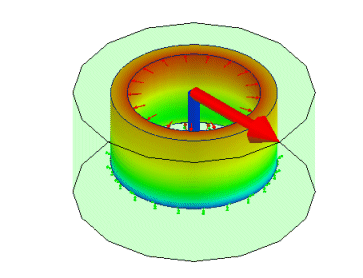

Anzeigen der Achsen am tatsächlichen Ursprung des Referenzkoordinatensystems der Darstellung

1. Erstellen Sie die Ergebnisdarstellung mit dem gewünschten Referenzkoordinatensystem.

2. Klicken Sie mit der rechten Maustaste auf das Darstellungssymbol, und wählen Sie Achsen aus dem Kontextmenü.

Das Dialogfeld Achsen wird angezeigt.

3. Wählen Sie die gewünschten Optionen für Form, Achsen und Gitter aus.

4. Wählen Sie im Dropdown-Menü Position die Option Ursprung aus.

5. Klicken Sie auf OK.
