Fallprüfungskonfiguration

Im PropertyManager Fallprüfungskonfiguration werden die Parameter für eine Fallprüfungsstudie festgelegt.

Angeben

Legt die Art der von Ihnen gemachten Eingaben fest.

• Fallhöhe. Legt die Höhe fest, aus der das Modell fällt. bsp;

• Geschwindigkeit beim Aufprall. Legt die Richtung und Größe der Geschwindigkeit des Körpers relativ zur starren Ebene zum Zeitpunkt des Aufpralls fest.

Höhe

Legt die Höhe fest, aus der der Körper fällt. Dabei handelt es sich um die Entfernung, die der Körper in Schwerkraftrichtung zurücklegen muss, um auf die starre Ebene zu prallen. Diese Option ist nur verfügbar, wenn Sie im Feld Angeben die Option Fallhöhe ausgewählt haben. Die Geschwindigkeit beim Aufprall wird anhand folgender Formel berechnet: V Aufprall = (2gh) 1/2 , wobei g die Schwerkraftbeschleunigung und h die Höhe darstellt.

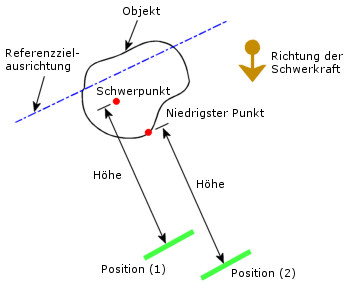

• Vom Schwerpunkt. Die angegebene Höhe stellt den Abstand zwischen dem Schwerpunkt des Körpers und der planaren starren Ebene in Schwerkraftrichtung dar.

Der Schwerpunkt ist der geometrische Mittelpunkt des Körpers. Bei einer Baugruppe entspricht der Schwerpunkt nur dann dem Körperschwerpunkt, wenn alle Komponenten dieselbe Dichte aufweisen.

• Vom niedrigsten Punkt. Die angegebene Höhe stellt den geringsten Abstand zwischen dem Körper und der starren Ebene dar. Der nächstgelegene Punkt der starren Ebene ist der erste Punkt, an dem der Körper in Schwerkraftrichtung auf die Ebene prallt.

• Fallhöhe . Gibt die Höhe zur Aufprallebene an, wobei der Schwerpunkt oder der unterste Punkt zugrunde gelegt wird. Sie können die Einheiten für die Höhe auswählen.

Geschwindigkeit beim Aufprall

Legt die Richtung und den Wert der Geschwindigkeit zum Zeitpunkt des Aufpralls fest. Diese Option wird nur verwendet, wenn Sie im Feld Angeben die Option Geschwindigkeit beim Aufprall ausgewählt haben.

• Aufprallgeschwindigkeitsreferenz. Legt das Referenzelement fest, mit dem die Richtung der Geschwindigkeit beim Aufprall bestimmt wird. Sie können eine Kante, eine Referenzebene oder eine ebene Fläche auswählen. Bei Auswahl einer Referenzebene oder ebenen Fläche wird die Geschwindigkeit normal auf die Referenzebene oder ebene Fläche angewendet. Klicken Sie auf , um die Geschwindigkeitsrichtung beim Aufprall umzukehren.

• Geschwindigkeitsgröße . Legt die Größe und Einheit der Geschwindigkeit beim Aufprall fest.

Schwerkraft

Legt die Richtung und den Wert der Schwerkraftbeschleunigung fest.

• Schwerkraftreferenz. Legt das Referenzelement fest, mit dem die Schwerkraftrichtung bestimmt wird. Sie können eine Kante, eine Referenzebene oder eine ebene Fläche auswählen. Bei Auswahl einer Referenzebene oder ebenen Fläche wird die Schwerkraft normal auf die Referenzebene oder ebene Fläche angewendet. Klicken Sie auf , um die Schwerkraftrichtung umzukehren.

• bsp;Schwerkraftgröße . Legt die Größe und Einheit der Schwerkraft fest.

Ziel

Legt die Ausrichtung der Aufprallebene fest.

• Normal auf Schwerkraft. Die Aufprallebene ist normal zur Schwerkraft ausgerichtet.

• Parallel zu Referenzebene. Die Aufprallebene liegt parallel zu der ausgewählten Referenzebene.

• Zielausrichtungsreferenz . Wählen Sie eine Referenzebene aus. Nur verfügbar, wenn Parallel zu Referenzebene ausgewählt ist.

• Reibungskoeffizient . Legt den Reibungskoeffizienten zwischen dem Modell und der Aufprallebene fest.

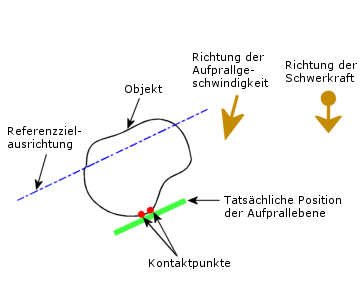

Die tatsächliche Position der Aufprallebene wird wie folgt bestimmt:

• Zielsteifigkeit

• Starres Ziel. Benutzen Sie eine starre Ebene als Ziel.

• Flexibles Ziel. Benutzen Sie eine flexible Schicht als Ziel.

Steifigkeit und Dicke

Legt die Eigenschaften für die flexible Schicht fest. Nur verfügbar, wenn unter Zielsteifigkeit die Option Flexibles Ziel ausgewählt ist.

• Einheit. Legt ein Einheitensystem fest.

• Normale Steifigkeit . Legt die Steifigkeit pro Flächeneinheit normal zur Aufprallebene fest.

• Tangentiale Steifigkeit . Legt die Steifigkeit pro Flächeneinheit parallel zur Aufprallebene fest.

• Massendichte . Legt die Massendichte der Aufprallschicht fest.

• Zielwanddicke . Legt die Größe und die Einheiten für die Wanddicke der Aufprallschicht fest.

Symboleinstellungen

Zeigt die Richtungen der Schwerkraftbeschleunigung und der Geschwindigkeit beim Aufprall.

• Farbe bearbeiten. Klicken Sie auf diese Schaltfläche, um die Farbe der Geschwindigkeits- und Beschleunigungssymbole zu ändern.

• Symbolgröße . Steuert die Größe der Geschwindigkeits- und Beschleunigungssymbole.

• • Vorschau einblenden. Zeigt die Symbole im Grafikfenster in der Vorschau an.
