Symmetrielager für Schalenmodelle

Bei Schalenmodellen setzt der Lagertyp Symmetrie voraus, dass die Flächen, die mit Symmetrieebenen übereinstimmen, sich nicht in die Normalrichtung bewegen und nicht um die beiden anderen orthogonalen Richtungen rotieren können.

Für Blechmodelle, die mit Schalenelementen vernetzt wurden, wird eine Symmetriefläche durch die zugeordnete Kante bestimmt. bsp;

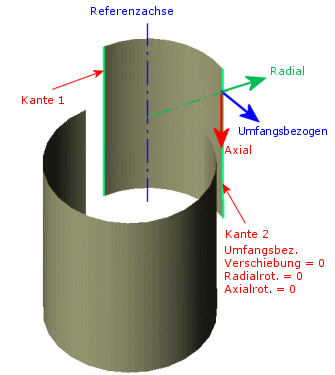

Bei Oberflächengeometrien werden Symmetrielager auf die Flächen, die mit den Symmetrieebenen des Modells übereinstimmen, entlang der Modelldicke angewendet. Bei Oberflächen werden Symmetrielager manuell auf Schalenkanten auf den Symmetrieebenen des Modells angewendet.

Die folgenden Beispiele erläutern, wie Symmetrielager auf die unterschiedlichen Geometrien angewendet werden:

Mit Schalenelementen vernetzte Bleche

Oberflächen
