Das Programm verteilt die angewendete Auflagerlast radial und ungleichmäßig entlang des Querschnitts einer zylindrischen Fläche oder einer Schalenkante.

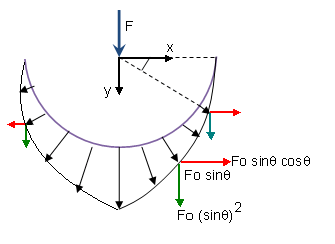

- Sinusförmige Variation
- Die Abbildung zeigt je nach Ihrer Auswahl den Querschnitt einer zylindrischen Fläche oder eine Schalenkante. Detaillierte Abbildungen der Definition des Halbraums finden Sie unter Auflagerlasten.
Sie wenden die als F dargestellte Last an. Das Programm überträgt die Last auf jeden Knoten entlang des Umfangs der ausgewählten Kanten oder des Querschnitts der ausgewählten Flächen als Fo sinΘΘ. In der Abbildung wird die X- und Y-Komponente der übertragenen Last durch rote bzw. grüne Pfeile dargestellt. Der Wert von Fo wird durch das Kraftgleichgewicht bestimmt.
n ist die Anzahl der Knoten entlang des Umfangs.

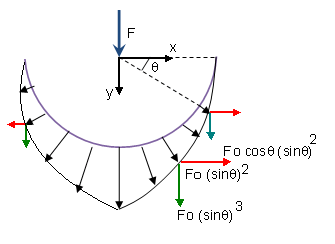

- Parabolische Verteilung
- Bei einer parabolischen Verteilung wird die Last auf jeden Knoten entlang des Umfangs als Fo (1-x2) verteilt, was sich auf Fo sin2ΘΘ reduziert.
Der Wert von Fo basiert auf dem erforderlichen Kraftgleichgewicht.
Hier ist n die Anzahl der Knoten entlang des Umfangs.
In den oben gezeigten Beispielen ist die horizontale Komponente der Kräfte, die durch rote Pfeile dargestellt sind, wegen der symmetrischen Elementauswahl ausgeglichen. Es empfiehlt sich, auch das Netz symmetrisch zu gestalten.
