Übersicht über Verformungen

Mit Hilfe des Verformungs-Features können Sie die Form von komplexen Oberflächen - und Volumenmodellen ändern, und zwar sowohl in einem lokalen Bereich als auch global, ohne dabei die Skizzen oder Feature-Zwangsbedingungen berücksichtigen zu müssen, die zur Erstellung der Modelle verwendet wurden. bsp;

Die Verformung bietet eine einfache Methode, praktisch jedes Modell zu ändern, sei es nun ein organisches oder mechanisches Modell. Zudem ist die Verformung äußerst hilfreich bei der Erstellung von Konstruktionskonzepten oder der Durchführung geometrischer Änderungen an komplexen Modellen, was andernfalls unter Verwendung der herkömmlichen Methoden zur Bearbeitung von Skizzen, Features und Verlauf zu lange dauern würde.

Das Verformungs-Feature kann auf SolidWorks Modelle und auf importierte Modelle angewendet werden.

Es wird zwischen drei Typen der Verformung unterschieden:

  • Punkt

  • Kurve-zu-Kurve

  • Oberflächenverformung

Verformung – Punkt

Die Punktverformung ist die einfachste Methode zum Ändern komplexer Formen. Wählen Sie einen Punkt auf einer Modellfläche, einer Oberfläche, einer Kante, einem Eckpunkt oder einen Punkt im Raum aus, und legen Sie dann zum Steuern der Verformung einen Abstand und einen Kugelradius fest. bsp;

Bei Bedarf können Sie weitere Flächen und Körper auswählen. Einzelheiten zu den Optionen des PropertyManagers finden Sie unter Verformung – Optionen für "Punkt". Weitere Beispiele für das Verformen von Modellen mit der Option Punkt finden Sie unter Verformung – Beispiele für "Punkt".

Beispiel einer Punkt-auf-Fläche-Verformung

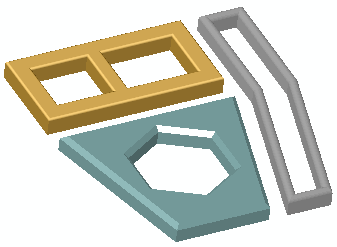

Beispiel einer Punktverformung auf einem Mehrkörper-Teil

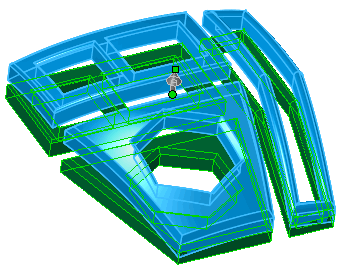

Vorschau einer Punktverformung auf einem Mehrkörper-Teil – drei Körper ausgewählt

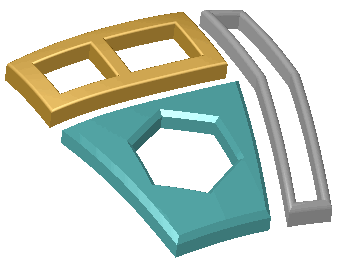

Ergebnis einer Punktverformung auf einem Mehrkörper-Teil

Verformung – Kurve-zu-Kurve

Die Verformung Kurve-zu-Kurve bietet eine präzisere Methode zum Ändern komplexer Formen. Dabei werden Objekte durch die Angleichung der Geometrie der Anfangskurven (hierbei kann es sich um Reihen von Kurven, Kanten, Schnittkurven, Skizzenkurven usw. handeln) an eine Reihe von Zielkurven verformt.

Kurve-zu-Kurve-Verformung eines Messergriffs bsp;

Kurve-zu-Kurve-Verformung eines Kolbens mit Endabstimmung der Tangentialität

Mit Hilfe von Optionen zur Steuerung von Verformungsformen können Sie:

  • Kanten und Flächen fixieren, damit sie nicht verschoben werden können.

  • weitere Flächen oder Körper für die Verformung hinzufügen.

  • die Steifheit und die Formgenauigkeit festlegen.

Wenn die Zielkurve eine Flächen- oder Oberflächenkante ist, können Sie die Anfangskanten des Verformungsmodells mit der Positionskontinuität (scharfer Übergang) oder der tangentialen Kontinuität (glatter Übergang) abgleichen. bsp;

Einzelheiten zu den Optionen des PropertyManagers finden Sie unter Verformung – Optionen für "Kurve-zu-Kurve". Weitere Beispiele zur Verformung von Modellen mit der Option Kurve-zu-Kurve finden Sie unter Verformung – Beispiele für "Kurve-zu-Kurve".

Zielkurve und zu verformender Körper

Prozess der Verformung Kurve-zu-Kurve

Ergebnis der Verformung Kurve-zu-Kurve

Verformung – Oberflächenverformung

Bei der Verformung Oberflächenverformung werden die Oberflächen von Zielkörpern mit Hilfe der Oberflächen von Werkzeugkörpern verformt. Die Oberflächen des Zielkörpers nähern sich dabei den Oberflächen des Werkzeugkörpers an, gleichzeitig wird vor und nach der Verformung eine 1:1-Übereinstimmung zwischen allen Zieloberflächen beibehalten.

Die Verformung Oberflächenverformung ausgeführt am Armaturenbrett eines Autos bsp;

Die Verformung "Oberflächenverformung" bietet im Vergleich zur Punktverformung eine effizientere Steuerung der verformten Geometrie. Zudem ist sie eine voraussagbare Methode zum Erstellen spezifischer auf Werkzeugkörperformen basierender Features. Sie können die Werkzeugkörper anhand exakter Koordinaten positionieren oder diese dynamisch mit einer Triade im Grafikbereich bewegen. Sie wählen für den Werkzeugkörper eine Verformungsrichtung aus, Sie wählen zu verformende Zielkörper, mindestens einen Werkzeugkörper und einen Wert für die Verformungsabweichung (ähnlich einer Verrundung) aus, um die verformte Geometrie für die Überschneidung von Ziel- und Werkzeugkörpern zu definieren.

Verwenden Sie die Verformung "Oberflächenverformung", um Freiform-Oberflächen, Formnester, Kunststoffe, Softverpackungen, Blech und andere Applikationen zu konstruieren, bei denen es hilfreich ist, die Merkmale von Werkzeugkörpern in die vorhandenen Konstruktionen einzubinden.

Um präzise Änderungen an Modellen mit einem Werkzeugkörper durchzuführen, verwenden Sie das Einbuchtungs- -Feature, mit dem sich genaue Offsets mit vom Anwender definierten Abständen und Stärken erstellen lassen.

Einzelheiten zu den Optionen des PropertyManagers finden Sie unter Verformung – Optionen für "Oberflächenverformung". Weitere Beispiele für das Verformen von Modellen mit der Option Oberflächenverformung finden Sie unter Verformung – Beispiele für "Oberflächenverformung".

Oberflächenverformung – Werkzeugkörper (grün) und Verformungsziel

Ergebnisse der Oberflächenverformung
