- Öffnen Sie Installationsverzeichnis\samples\whatsnew\Equations\sample1.sldprt.
- Klicken Sie im FeatureManager® mit der rechten Maustaste auf den Ordner Equations, und klicken Sie auf Gleichungen verwalten.
Das Dialogfeld Gleichungen wird angezeigt.
- Klicken Sie auf die Ansicht Gleichungen
.

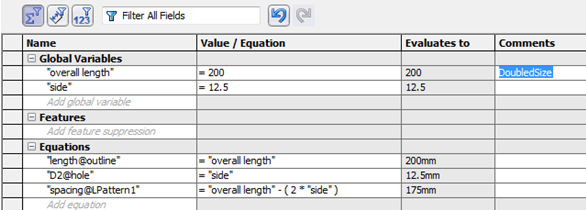

- Klicken Sie in die erste Zeile unter Globale Variable für "Gesamtlänge", und ändern Sie den Eintrag in der Spalte Wert/Gleichung von 100 in 200.
-
Drücken Sie die Eingabetaste oder die Tabulator-Taste, um zur nächsten Zelle in der Zeile Kommentare zu wechseln.
Die Zahl in der Spalte Entspricht wird aktualisiert, und das Modell wird automatisch neu aufgebaut. Sämtliche Bemaßungen, die die globale Variable "Gesamtlänge" verwenden, werden auch verdoppelt.
- Geben Sie einen Kommentar wie Doppelte Größe ein.
-
Klicken Sie auf Rückgängig
, bis "Gesamtlänge" wieder die Originalgröße von 100mm hat.
Da Automatischer Neuaufbau ausgewählt ist, wird die Modellgröße auf die Originalabmessungen zurückgesetzt. Sämtliche Bemaßungen, die die globale Variable "Gesamtlänge" verwenden, werden auf die Originalgröße zurückgesetzt. Die Zelle Kommentare wird ebenfalls geleert.
- Klicken Sie auf Wiederherstellen
, um die neuen Abmessungen auf das Modell anzuwenden.
- Unterdrücken Sie das Feature Cut-Extrude3 (Schnitt-Linear austragen3):
- Klicken Sie im Abschnitt Features in eine leere Zelle.
-
Klicken Sie im FeatureManager
® auf Schnitt-Linear austragen1.

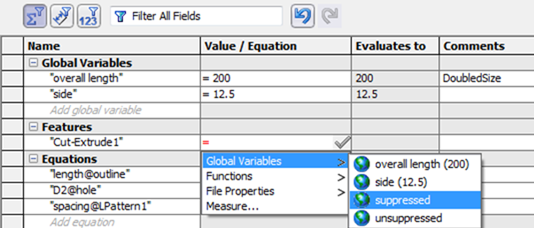

Der Name der Features wird angezeigt. Die SolidWorks Software füllt die nächste Zelle mit = (Gleichheitszeichen) aus und zeigt eine Dropdown-Liste mit Optionen für Globale Variablen, Funktionen, Dateieigenschaften und Messen an.
- Klappen Sie Globale Variablen auf, wählen Sie Unterdrückt aus, und klicken Sie auf
.
Der Eintrag Unterdrückt wird zur Spalte Entspricht hinzugefügt.
Sie können die Unterdrückung auch mit der if-Funktion der Visual Basic-Syntax definieren.
