Frei bewegliche Verbindungselementbaugruppe mit freier Bewegung

Berechnen des Szenarios des schlimmsten Falls mit freier Bewegung der Verbindungselemente:

  • Aktivieren Sie im PropertyManager unter Analyseparameter die Option Verbindungselemente und Stifte frei beweglich.

    Das minimale Ergebnis des schlimmsten Falls wird auf 46 gesenkt, während das maximale Ergebnis des schlimmsten Falls auf 54 erhöht wird. Der Gesamtbereich ist mit 8 mm doppelt so groß wie der Bereich bei Deaktivierung der freien Bewegung.

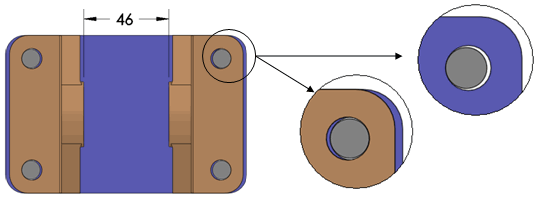

Um das minimale Ergebnis des schlimmsten Falls zu erreichen, simuliert TolAnalyst die Teile wie in dem Verfahren beschrieben, in dem die freie Bewegung nicht berücksichtigt wird. Siehe Freie Bewegung wird nicht berücksichtigt. Beim Zusammenbau der Teile werden die Achsenstützen nach oben gegen die Innenflächen der Spanlöcher der Deckplatte und die Außenflächen der Spanlöcher der Achsenstützen gedrückt, so dass sich ein minimales Ergebnis des schlimmsten Falls von 46 ergibt.
