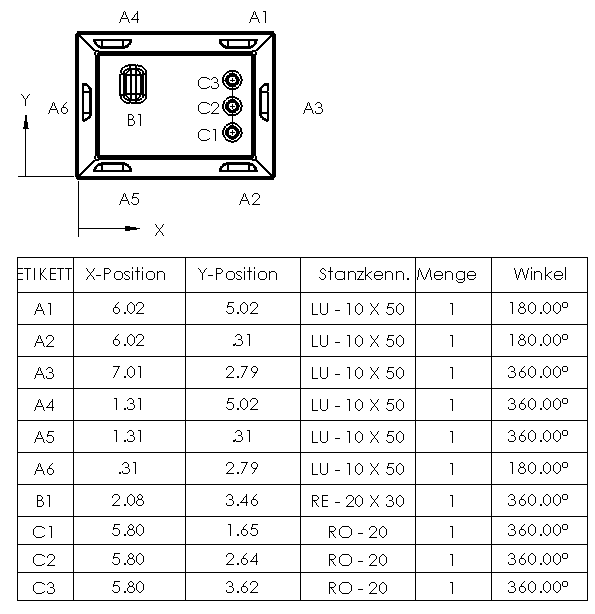

Sie können Stanztabellen in Zeichnungen einfügen. Stanztabellen sind in der Abwicklungsansicht von Blechteilen verfügbar und enthalten Form- und Bibliotheks-Features, die in Blechkörpern verwendet werden.
Eine Stanztabelle umfasst Folgendes:
- Etikett
- Beschriftung, die jeder Stanztabelle in der Abwicklung hinzugefügt wird
- X-Position
- Abstand von der X-Achse zum Einfügepunkt des Werkzeugs
- Y-Position
- Abstand von der Y-Achse zum Einfügepunkt des Werkzeugs
- Stanzkennung
- Eigenschaft des Formwerkzeugs oder Bibliotheks-Features, das in der Komponente verwendet wird
- Menge
- Anzahl der Verwendungen des Formwerkzeugs oder Bibliotheks-Features in der Komponente
- Winkel
- Winkel zwischen der X-Achse und dem Werkzeug
Informationen zum Erstellen von Stanzkennungen finden Sie unter Stanzkennungen erstellen.
Informationen zum Einfügen einer Stanztabelle finden Sie unter Stanztabelle einfügen.
