Ausgetragene Flansche

Sie können in Blechteilen mit dem Werkzeug Ausgetragener Flansch zusammengesetzte Biegungen erstellen.

Das Werkzeug Ausgetragener Flansch ähnelt dem Werkzeug Austragung. Sie brauchen zum Erstellen des Flansches ein Profil und eine Bahn. Zum Erstellen eines ausgetragenen Flansches benötigen Sie eine offene Skizze als Profil und einen offenen Profilpfad oder eine Reihe vorhandener Kanten in einem Blechteil.


Schnitte, Bohrungen, Fasen und Verrundungen im Biegebereich des ausgetragenen Flansches werden in der Abwicklung nicht angezeigt.

  1. Öffnen Sie install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt.

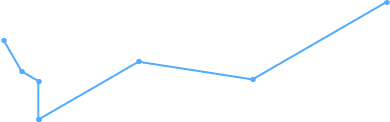

    Ein Teil mit zwei Skizzen wird geöffnet.

  2. Klicken Sie auf Ausgetragener Flansch tool_swept_flange_sheet_metal.gif (Blech-Symbolleiste) oder Einfügen > Blech > Ausgetragener Flansch.
  3. Wählen Sie im FeatureManager Folgendes aus:
    1. Sketch2 (Skizze 2) für Profil PM_profile.gif.
    2. Sketch1 (Skizze 1) für Pfad PM_path.gif.
  4. Klicken Sie auf PM_OK.gif.

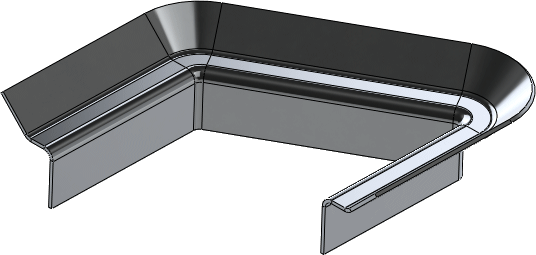

    Der ausgetragene Flansch ist fertig.

Übergeordnetes Thema: Blech
