SolidWorks Simulation berechnet die Torsionsflächenmoment- und Scherfaktoreinträge für Balkenschnitte. Die Scherungsmittellinie aller Balken wird zusammen mit der neutralen Achse angezeigt.
Für die Berechnung der Torsionsscherspannung berechnet das Programm das Torsionsflächenmoment und den Abstand vom Mittelpunkt des Schnitts zum Punkt der maximalen Torsionsscherung für alle Balkenquerschnitte. Für die Berechnung der Scherspannung berechnet das Programm die zwei Scherfaktoren, die die uneinheitliche Scherspannungsverteilung im Querschnitt des Balkens wiedergeben.
Um die Schnitteigenschaften eines Balkens anzuzeigen, klicken Sie mit der rechten Maustaste auf die Balkendefinition, und wählen Sie

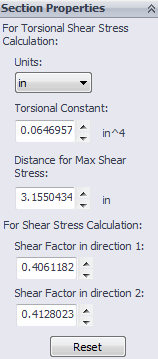

Definition bearbeiten aus. Das Torsionsflächenmoment, der Abstand für die maximale Scherspannung und die Scherfaktoren sind unter
Querschnitteigenschaften im PropertyManager
Balken anwenden/bearbeiten aufgeführt.
Sie können die vom Programm berechneten Balkenschnitteigenschaften mithilfe benutzerdefinierter Werte außer Kraft setzen.
Um die Scherungsmittellinie eines Balkens anzuzeigen, klicken Sie mit der rechten Maustaste auf Verbindungsgruppe, und wählen Sie Bearbeiten aus. Wählen Sie unter Ergebnisse die Option Schubzentrum anzeigen aus. Eine rote Linie zeigt im Grafikbereich den Scherungsmittelpunkt von Balken an.
