Spannungsdarstellungen auf der Balkengeometrie anzeigen

So zeigen Sie eine Spannungsdarstellung auf der eigentlichen Balkengeometrie an:

  1. Klicken Sie in der Simulationsstudienstruktur mit der rechten Maustaste auf Ergebnisse, und klicken Sie auf Spannungsdarstellung definieren.
  2. Wählen Sie im PropertyManager Spannungsdarstellung unter Anzeige die Option Balkenprofil rendern aus.
  3. Klicken Sie auf PM_OK.gif.

    Im PropertyManager Spannungsdarstellung wird unter Anzeige in Balkenspannung die Option Höchste Axial- und Biegespannung jetzt durch Axial- und Biegespannung ersetzt, wodurch die kombinierten gleichmäßigen Axialspannungen sowie die aus Biegungen resultierenden Axialspannungen angezeigt werden. In diesen Darstellungen wird jetzt die Spannungsverteilung im gesamten Balken und nicht mehr nur eine einzige Farbe angezeigt. In früheren Versionen stellte eine einzige Farbe den Höchstwert im Querschnitt der Balkens dar.

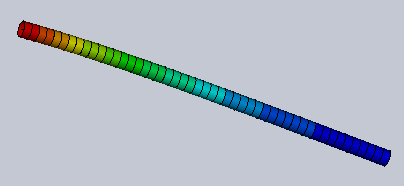

In Spannungsdarstellungen sind für Balken sowohl Knoten- als auch Elementergebnisse verfügbar. Wie zuvor werden Elementdarstellungen auf zylindrischen Querschnitten angezeigt.

Wenn die Option Balkenprofil rendern im PropertyManager Spannungsdarstellung deaktiviert ist, weist die Software den höchsten Spannungswert für das Element und für axiale Komponenten zu. Sie können z. B. Höchste Axial- und Biegespannung, Höchste Biegung in lokaler Richtung 1 oder Höchste Biegung in lokaler Richtung 2 auswählen.

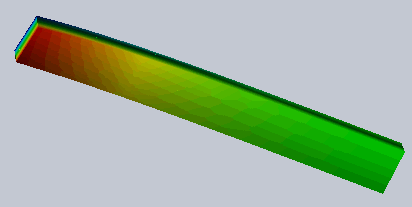

Wenn die Option Balkenprofil rendern im PropertyManager Spannungsdarstellung aktiviert ist, variieren die Biegespannungen über den Querschnitt hinweg und entlang der Balkenachse. Sie können z. B. Axial- und Biegespannung, Biegen in lokale Richtung 1 oder Biegen in lokale Richtung 2 auswählen, wodurch angezeigt wird, dass die Werte im gesamten Querschnitt variieren.



Diese Option kann in Studien mit vielen Balkenelementen langsam sein. Um die Leistung in diesen Fällen zu verbessern, schränken Sie das Rendern des Balkens auf die Endergebnisse ein.

Übergeordnetes Thema: Balkenergebnisse
