Auf Kugelflächen
Diese Option können Sie nur verwenden, wenn alle ausgewählten Flächen kugelförmig sind. Jede Fläche kann einen anderen Mittelpunkt haben. Die Radial-, Längen- und Breitenrichtungen für jede Fläche basieren auf ihrem eigenen Mittelpunkt.
|
Attribut
|
Wert
|
|
Mögliche Freiheitsgrade für Volumenkörpervernetzungen
|
3 Translationen
|
|
Mögliche Freiheitsgrade für Schalenvernetzungen
|
3 Translationen und 3 Rotationen
|
|
3D-Symbol
|
Translation
|
Rotation
|
|
Auswählbare Elemente
|
Nur kugelförmige Flächen
|
|
Translationen
|
 Radial
|
|
 Länge
|
|
 Breite
|
|
Rotationen (nur für Schalen)
|
Um Radialrichtung
|
|
Um Längenrichtung
|
|
Um Breitenrichtung
|

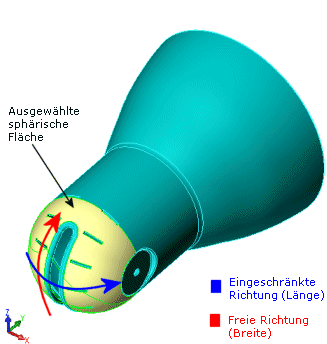

Die Radial-, Längen- und Breitenrichtungen einer kugelförmigen Fläche sind in der Abbildung dargestellt. Verwenden Sie die Option Vorschau anzeigen, um die Längen- und Breitenrichtungen zu bestimmen.
