Arbeitsablauf von Konstruktionsstudien

In diesem Abschnitt werden die grundlegenden Arbeitsschritte zum Einrichten und Ausführen einer Konstruktionsstudie beschrieben.

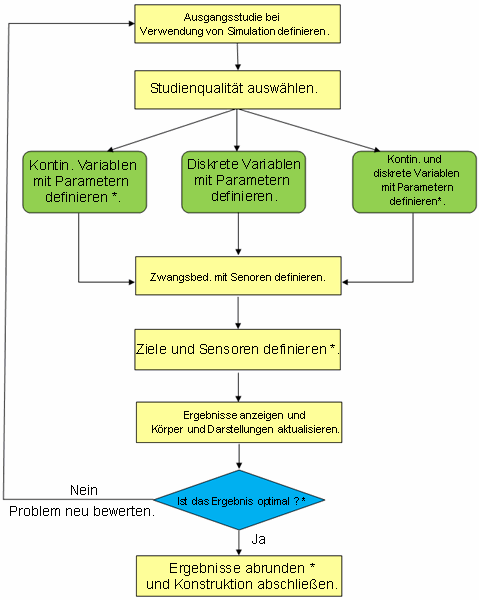

Diagramm des Arbeitsablaufs

Im Ablaufdiagramm gelten mit * gekennzeichnete Punkte nur für die Optimierungskonstruktionsstudie.

  1. Definieren von Ausgangsstudien für die Simulation
    Bei Verwendung von Simulationsdatensensoren in einer Konstruktionsstudie erstellen Sie mindestens eine Ausgangsstudie. Ausgangsstudien bilden die Grundlage für die Optimierung oder den Evaluierungsprozess. Bei jeder Iteration führt das Programm diese Studien mit geänderten Variablen durch.
  2. Auswerten der Ergebnisse der Ausgangsstudien
    Wenn Sie Simulationsstudien in Ihrer Konstruktionsstudie verwenden, können Sie die Ergebnisse der Ausgangsstudien auswerten, um das Problem der Konstruktionsstudie zu definieren. Von besonderem Nutzen dabei ist die Untersuchung der Größen, die Sie als Zwangsbedingungen verwenden möchten.
  3. Festlegen der Eigenschaften einer Konstruktionsstudie
  4. Definieren von Variablen
  5. Definieren von Zwangsbedingungen
    Definieren Sie Zwangsbedingungen, um die Bedingungen festzulegen, die Ihre Konstruktion erfüllen muss. Bei den Zwangsbedingungen kann es sich um gesteuerte globale Variablen oder Sensoren für Masseneigenschaften, Bemaßungen und Simulationsdaten handeln.
  6. Definieren von Zielen
    Definieren Sie Ziele, um Ihre Zielfunktionen für die Optimierungskonstruktionsstudie festzulegen. (Nicht verfügbar in SolidWorks Standard und SolidWorks Professional.)
  7. Anzeigen der Ergebnisse der Konstruktionsstudie
    Klicken Sie auf die Registerkarte Ergebnisansicht, um die Ergebnisse der ausgeführten Studie anzuzeigen.
  8. Konstruktionsstudienergebnisse
    In den folgenden Tabellen sind die erwarteten Ergebnisse für Kombinationen aus Studienqualität und Variablen zusammengefasst.
Übergeordnetes Thema: Konstruktionsstudie
Konstruktionsoptimierung >>
