Explosionsansichten in Zeichnungen

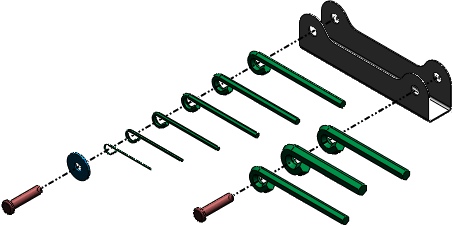

Sie können eine aufgelöste Zeichenansicht von einer Explosionsansicht einer Baugruppe erstellen. Die tatsächliche Ansicht ist eine Modellansicht, die für gewöhnlich in isometrischer Ausrichtung ist.

1. In der Baugruppe:
   1. Erstellen Sie eine neue Konfiguration.
   2. Erstellen Sie eine Explosionsansicht.



2. In der Zeichnung:
   1. Fügen Sie eine Modellansicht der Baugruppe ein, indem Sie die für die Explosionsansicht benötigte Ausrichtung verwenden.



   2. Klicken Sie mit der rechten Maustaste auf die Zeichenansicht, und klicken Sie auf Eigenschaften.
   3. Wählen Sie im Dialogfeld Eigenschaften Zeichenansicht unter Konfigurationsinformation die Option In Explosionsansicht anzeigen.



   Alternativ können Sie auch folgendermaßen vorgehen, um eine beliebige Zeichenansicht in einer Explosionsansicht anzuzeigen:


   • Klicken Sie mit der rechten Maustaste in die Zeichenansicht, und klicken Sie auf In Explosionsansicht anzeigen.
   • Wählen Sie im PropertyManager Zeichenansicht unter Referenzkonfiguration die Option In Explosionsansicht anzeigen aus.
