Sistemi di coordinate

Sistema di coordinate globale

I valori direzionali immessi sono specificati per default nel sistema di coordinate globale (X, Y e Z), che si basa sul Piano1 e sull'origine corrispondente all'Origine della parte o dell'assieme. Piano1 è il primo piano che si visualizza nell'albero di disegno FeatureManager e può avere un nome diverso. La terna di riferimento mostra le direzioni X-, Y- e Z.

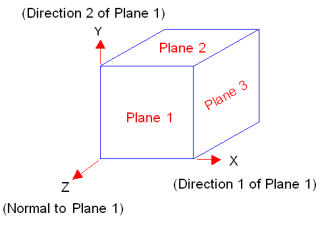

La figura in basso mostra la relazione tra il sistema di coordinate globale e Piano1, Piano2 e Piano3.


dove X è la Direzione 1 del Piano 1, Y è la Direzione 2 del Piano 1 e Z è la Normale al Piano 1.

Il sistema di coordinate globale può essere visualizzato su un qualsiasi grafico facendo clic con il pulsante destro del mouse sull'icona e selezionando Assi.

Sistemi di coordinate locali

I sistemi di coordinate locali sono sistemi di coordinate diversi da quelli globali. È possibile specificare i vincoli e i carichi in qualsiasi direzione desiderata. Ad esempio, quando si definisce una forza su una faccia cilindrica, è possibile applicarla in direzione radiale, circonferenziale o assiale. Allo stesso modo, se si sceglie una faccia sferica, è possibile scegliere la direzione radiale, longitudinale o latitudinale. È anche possibile utilizzare i piani e gli assi di riferimento.

Quando si visualizzano i risultati, è anche possibile utilizzare i piani e gli assi di riferimento. Ad esempio, è possibile visualizzare le sollecitazioni su una faccia cilindrica nella direzione radiale.

  • Utilizzo di assi e piani di riferimento. È possibile utilizzare piani e assi di riferimento per definire le proprietà del materiale ortotropo o applicare carichi e vincoli direzionali.

  • Utilizzo dei piani di riferimento. Un piano di riferimento definisce un sistema di coordinate cartesiano come illustrato nella figura.

  • Utilizzo degli assi di riferimento. Un asse di riferimento definisce un sistema di coordinate cilindrico come illustrato nella figura.



Per ulteriori informazioni, fare riferimento alla sezione Carichi e vincoli.
