Materiali isotropi e ortotropi

Materiali isotropi

Un materiale è isotropo se è caratterizzato da proprietà meccaniche e termiche identiche in tutte le direzioni. I materiali isotropi possono avere una struttura microscopica omogenea o eterogenea. Ad esempio, l'acciaio ha un comportamento isotropo benché la sua struttura microscopica sia eterogenea.

Materiali ortotropi

Un materiale è ortotropo se è caratterizzato da proprietà meccaniche o termiche uniche e indipendenti nelle tre direzioni reciprocamente perpendicolari. Alcuni esempi di materiali ortotropi sono il legno, molti cristalli e i metalli placcati.

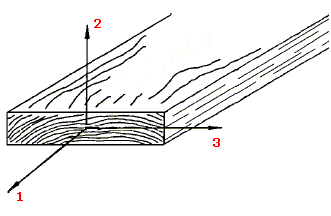

Ad esempio, le proprietà meccaniche del legno in un punto sono definite dalle direzioni longitudinale, radiale e tangente. L'asse longitudinale (1) è parallelo alla direzione della fibra, l'asse radiale (2) è normale rispetto agli anelli e l'asse tangente (3) è tangente rispetto agli anelli.

Definizione delle proprietà ortotrope per i solidi

Le direzioni del materiale ortotropo per il componente sono definite in base alla geometria di riferimento selezionata. Se una parte è costruita in modo che questo presupposto non venga soddisfatto, è necessario modellarla come parti differenti per definire correttamente le direzioni ortotrope. Si considerino ad esempio le piegature della parte illustrata nella seguente figura:

È necessario modellare questa parte come due parti: il cilindro e il foglio planare. Quindi, è possibile utilizzare un piano come geometria di riferimento per definire le direzioni del materiale ortotropo per il foglio planare e l'asse del cilindro come geometria di riferimento per il cilindro.

Le direzioni X, Y e Z per un materiale ortotropo quando viene utilizzato un piano come geometria di riferimento.

Le direzioni radiale (X), tangenziale (Y) e assiale (Z) per un materiale ortotropo quando viene utilizzato un asse come geometria di riferimento.

Definizione delle proprietà ortotrope per shell

Per uno shell planare, selezionare un piano parallelo allo shell come geometria di riferimento. Gli assi X e Y giacciono nel piano e l'asse Z è normale al piano. Per uno shell cilindrico, selezionare l'asse del cilindro come geometria di riferimento. L'asse Y è parallelo all'asse del cilindro e l'asse X è tangente.

Le direzioni X, Y e Z di un materiale ortotropo per uno shell planare.

Le direzioni X e Y di un materiale ortotropo per uno shell cilindrico.



Per gli shell compositi, le direzioni X, Y e Z per la definizione del materiale ortotropico bsp;sono definite in modo diverso per ciascuno strato a seconda dell'angolo dello strato. La geometria di riferimento non è considerata per la definizione ortotropica del materiale.

In generale, il software modifica la geometria di riferimento:

  • Il software trasforma il sistema di coordinate definito dalla geometria di riferimento in modo che l'asse Z diventi normale al piano dello shell. Il piano dello shell è definito da 3 nodi di angolo.

  • Se l'angolo tra l'asse X della geometria di riferimento selezionata e la normale al piano di shell è maggiore di 45o, il software proietta l'asse X della geometria di riferimento sul piano di shell per definire l'asse X modificata.

  • Se l'angolo tra l'asse X della geometria di riferimento selezionata e la normale al piano di shell è minore di 45o, il software proietta l'asse Y della geometria di riferimento sul piano di shell per definire l'asse X modificata.

  • Viene quindi definito l'asse Y della geometria di riferimento per completare il sistema di coordinate cartesiane di destra.

Per definire un materiale ortotropo
