Visualizzazione dei corpi nascosti o esclusi nei grafici

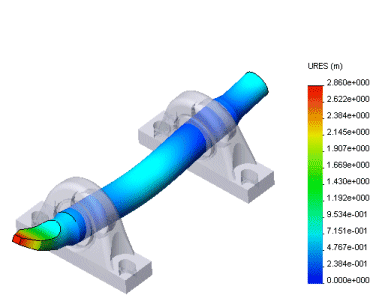

Quando si visualizzano i risultati degli assiemi con i componenti nascosti o esclusi, è possibile visualizzare i risultati sugli altri componenti nel contesto di tutto l'assieme mostrando le parti nascoste o escluse nei colori translucidi con livelli di trasparenza controllati.

Per mostrare i corpi nascosti nei grafici di visualizzazione:

  1. Visualizzare il risultato desiderato in un documento di assieme che ha più di una parte nascosta.

  1. Fare clic con il pulsante destro del mouse sull'icona del grafico e selezionare Impostazioni .

Si visualizza il PropertyManager di Impostazioni.

  1. Selezionare Mostra i corpi nascosti.

  2. In Mostra i corpi nascosti, selezionare:

    • Traslucente (colore singolo). Per visualizzare tutte le parti nascoste in un solo colore a scelta. È possibile regolare la trasparenza trascinando il cursore.

    • Traslucente (colori della parte). Per visualizzare tutte le parti nascoste nei relativi colori della modalità ombreggiata. È possibile regolare la trasparenza trascinando il cursore.

  3. Fare clic su .

Per mostrare i corpi esclusi nei grafici di visualizzazione:

  1. visualizzare il risultato desiderato in un documento di assieme che ha uno o più corpi esclusi.

  1. Fare clic con il pulsante destro del mouse sull'icona del grafico e selezionare Impostazioni .

Si visualizza il PropertyManager di Impostazioni.

  1. Selezionare Mostra i corpi esclusi.

  2. In Mostra i corpi esclusi, selezionare:

    • Traslucente (colore singolo). Per visualizzare tutte le parti escluse in un solo colore a scelta. È possibile regolare la trasparenza trascinando il cursore.

    • Traslucente (colori della parte). Per visualizzare tutte le parti escluse nei relativi colori della modalità ombreggiata. È possibile regolare la trasparenza trascinando il cursore.

  3. Fare clic su .
