È possibile impostare delle proprietà quando si inseriscono le tacche di centratura nei disegni. Le proprietà disponibili variano a seconda del tipo di tacca di centratura selezionata.
Per visualizzare questo PropertyManager, fare clic in un disegno su Tacca di centratura
(barra degli strumenti Annotazioni) o su .
Stile
Definisce lo stile della tacca di centratura.
Inserimento automatico
| |
Per tutti i fori |
Opzioni
|
| |
Per tutti i raccordi |
Opzioni
|
| |
Per tutte le asole |
Opzioni
Tacche di centratura cava
|
Opzioni
- Linee di connessione
- Connette i simboli della tacca di centratura.
- Linee circolari
- Crea la grande linea di mezzeria circolare attraverso i fori nella ripetizione.
- Linee radiali
- Crea linee dal centro della ripetizione fino ai fori nella ripetizione.
- Tacca di centratura base
- Aggiunge una tacca di centratura al centro della ripetizione.
Opzioni per l'inserimento manuale
 |
Tacca di centratura singola |
|
 |
Tacca di centratura lineare |

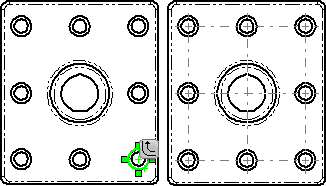

Inserire le tacche di centratura in una ripetizione lineare di cerchi o archi. Quando viene riconosciuta una ripetizione lineare, fare clic su Propaga  per creare le tacche di centratura in tutte le istanze della ripetizione.
Linee di connessione. Connette i simboli della tacca di centratura.
 |
|
| Tacche di centratura propagate su una ripetizione lineare |
Tacche di centratura lineari con linee di connessione |
|
 |
Tacca di centratura circolare |
Inserire le tacche di centratura in una ripetizione circolare di cerchi o archi.
Opzioni
|
| |
Tacca di centratura con asola
|
|
Angolo
 |
Angolo |
Se la tacca di centratura viene ruotata perché ruota la vista, l'angolo di rotazione verrà visualizzato qui. Un angolo positivo ruota la tacca di centratura in senso antiorario. |
Livello
 |
Livello |
Nei disegni con livelli con nome, selezionare un livello. |
