PropertyManager di Proprietà del piano
Dopo aver aggiunto un piano in uno schizzo 3D è possibile aggiungere o modificare le informazioni sul piano.
Per visualizzare le proprietà del piano:
Selezionare un piano 3D per visualizzare il PropertyManager di Proprietà del piano.
|
|
|
|
Il Piano1 viene aggiunto allo schizzo 3D.
|
Il Piano1 è attivato.
|
Relazioni esistenti
Elenca le relazioni per il piano.
Per visualizzare le relazioni:
Selezionare le voci in Relazioni esistenti
per evidenziarle nell'area grafica.
Aggiungi relazioni
Elenca le relazioni che possono essere aggiunte.
Parametri

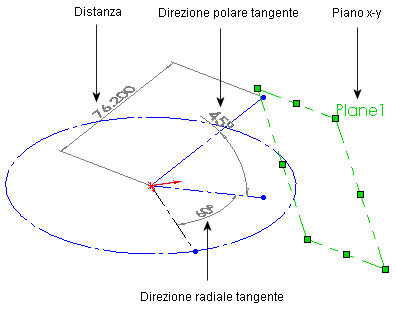

Posizione il piano nello spazio 3D in base agli angoli e alle coordinate.
|
|
Distanza. Visualizza la distanza del piano dall'origine di schizzo lungo la direzione X, Y o Z.
|
|
|
Direzione radiale tangente. Controlla l'angolo tra la proiezione della perpendicolare sul piano x-y e la direzione X.
|
|
|
Direzione polare tangente. Controlla l'angolo tra la perpendicolare e la sua proiezione sul piano x-y.
|
|
|
|
