Stile
Si può definire lo stile, nello stesso modo in cui si scelgono gli stili di un paragrafo nei documenti in word, per le quote e per annotazioni varie (Note, Simboli di tolleranza di forma, Simboli di finitura superficie e Simboli di saldatura). Quando si utilizzano gli stili con le annotazioni, i simboli più comunemente usati si possono ripetere. Con gli stili si può:
-
salvare la proprietà di una quota o annotazione come parte di uno stile.
-
Assegnare un nome agli stili, in modo da poterli utilizzare come riferimenti.
-
Applicare gli stili a più quote o annotazioni.
-
Aggiornare, aggiungere e cancellare gli stili.
-
Salvare e caricare gli stili. È anche possibile caricare gli stili salvati da altri documenti e ubicati in altre cartelle.
-
Usare gli stili globalmente attraverso la Libreria del progetto.
La funzionalità degli stili comprende:
-
quando si aggiunge un'annotazione, è possibile preselezionare un elemento che utilizza uno stile e quello stile diviene la scelta di default per il nuovo elemento. Se si fa clic prima su un'ubicazione, nessuno stile verrà usato per gli elementi nuovi.
-
Non è possibile applicare gli stili alle quote create dalle Didascalie del foro.
-
Quando si inseriscono le quote provenienti da una parte o da un assieme in un disegno con Inserisci elementi del modello, gli stili delle quote appartengono al modello originale e non è possibile assegnare stili di disegno alle quote inserite. È possibile caricare invece gli stili della parte o dell'assieme nei disegni. In questo caso, le modifiche apportate agli stili nei disegni li modificano nel documento della parte o dell'assieme.
-
È possibile caricare gli stili della parte o dell'assieme nei disegni. Le modifiche apportate agli stili nei disegni li modificano nel documento della parte o dell'assieme.
Le estensioni degli stili sono:
|
Quote
|
.sldstl
|
|
Note
|
.sldnotestl
|
|
Simboli di tolleranza di forma
|
.sldgtolstl
|
|
Simboli di finitura superficie
|
.sldsfstl
|
|
Simboli di saldatura
|
.sldweldstl
|
L'estensione del file, .sldfvt, è supportata dagli stili.

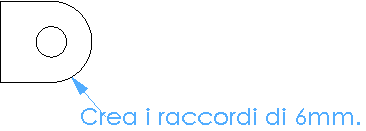

Questo esempio mostra come usare gli stili dell'annotazione per le note.
-
Creare una nota da usare in più di un disegno.
-
Aggiungere lo stile al documento di disegno.
-
Salvare lo stile nella Libreria del progetto da usare in un altro disegno.
Quando si salva la Libreria del progetto, la nota è accessibile da tutti i disegni, parti e assiemi usando il trascina e rilascia.
-
Aprire la cartella delle annotazioni nella Libreria del progettoper vedere la nota salvata.
|
|
Per aggiungere uno stile ad un documento:
-
selezionare una o più quote o annotazioni.
-
Modificare le proprietà della quota o dell'annotazione nel PropertyManager o nella finestra di dialogo.
-
Fare clic su Aggiungi o aggiorna uno stile
.
-
Nella finestra digitare un nome in corrispondenza di Immettere un nome nuovo o scegliere un nome esistente e fare clic su OK.
Per applicare uno stile ad una quota o un'annotazione:
-
selezionare una o più quote o annotazioni.
-
Nel PropertyManager o nella finestra di dialogo, selezionare uno stile in Imposta stile corrente.
Per salvare uno stile da usare in un altro disegno:
-
con uno stile visualizzato in Imposta uno stile corrente, fare clic su Salva uno stile
.
-
Nella finestra di dialogo Salva con nome, passare alla cartella in cui si desidera salvare il file, modificare il nome del file, se necessario e fare clic su Salva.
Per aggiungere lo stile alla Libreria del progetto, salvarlo in Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks versione\design library\annotations.
Per caricare uno stile in un disegno:
-
fare clic su Carica stile
.
-
Nella finestra Apri, navigare alla cartella appropriata e selezionare uno o più file.
Si può selezionare più stili utilizzando i tasti Shift o Ctrl.
-
Fare clic su Apri.
Gli stili caricati vengono visualizzati nell'elenco Imposta uno stile corrente.
Per aggiornare uno stile:
-
selezionare una quota o un'annotazione con lo stile.
-
Modificare le proprietà della quota o dell'annotazione.
-
Fare clic su Aggiungi o aggiorna uno stile .
-
Selezionare il nome dello stile dall'elenco, selezionare Aggiorna tutte le annotazioni collegata a questo stile e fare clic su OK.
-
Fare clic su Ricostruisci
nella barra degli strumenti Standard oppure su Modifica, Ricostruisci per aggiornare le annotazioni collegate allo stile.
Per interrompere l'associazione con uno stile:
-
Fare clic su Aggiungi o aggiorna uno stile .
-
Selezionare il nome dello stile dall'elenco, selezionare Interrompi tutti i collegamenti a questo stile e fare clic su OK.
Le quote conservano le proprietà precedentemente applicate dallo stile, a meno che le quote non siano ripristinate sul default del documento.
Per cancellare uno stile:
-
Selezionare uno stile dall'elenco Imposta uno stile corrente.
-
Fare clic su Cancella uno stile
.
Lo stile corrente è impostato su <NESSUNO>. Le quote conservano le proprietà precedentemente applicate dallo stile, a meno che le quote non siano ripristinate sul default del documento.
Per reimpostare le proprietà della quota o dell'annotazione sui valori di default del documento:
-
selezionare le quote o le annotazioni con gli stili.
-
Fare clic su Applica gli attributi di default agli elementi selezionati
.
Lo stile viene reimpostato su NESSUNA (il valore di default del documento).
Selezionando uno stile di <NESSUNO> la quota o l'annotazione viene scollegata dallo stile, ma conserva le proprietà già applicate. Per reimpostare le proprietà della quota o dell'annotazione, usare Applica gli attributi di default agli elementi selezionati. La designazione <NESSUNO> indica che la quota non è collegata a nessuno stile e pertanto qualsiasi futura modifica apportata agli stili non verrà applicata.
