Elimina le quote duplici nel modello all'inserimento. |
Le quote duplici non sono inserite nei disegni quando vengono inserite le quote del modello (default). Questa opzione viene sovrascritta dall'opzione di default Elimina duplicati nel PropertyManager Elementi del modello. |
| |
Elimina le note duplici del modello all'inserimento. |
Le note duplici non sono inserite nei disegni quando vengono inserite le note del modello (default). |
| |
Contrassegna tutte le quote della parte/assieme per l'importazione nei disegni di default. |
Imposta qualsiasi quota inserita in un modello come Contrassegno per disegno. Le quote vengono incluse all'inserimento delle quote del modello nei disegni.
|
| |
Cambiamento di scala automatico delle nuove viste di disegno. |
Le viste a formato standard a 3 vengono scalate in base al foglio di disegno, indipendentemente dal formato carta selezionato. Questa impostazione può creare valori di scala atipici.
|
| |
Mostra il contenuto al trascinamento della vista di disegno. |
Il modello viene visualizzato durante il trascinamento di una vista. Quando l'opzione non è selezionata, solo il contorno della vista viene visualizzato al trascinamento.
|
| |
Visualizza le nuove viste di dettaglio come cerchi. |
I nuovi profili vengono visualizzati come cerchi per le viste di dettaglio. Quando l'opzione non è selezionata, vengono visualizzati i profili di schizzo.
|
| |
Seleziona entità nascoste. |
È possibile selezionare bordi tangenti nascosti (rimossi) e bordi nascosti manualmente quando si sposta il cursore sopra i bordi nascosti.
|
| |
Consenti l'aggiornamento automatico all'apertura dei disegni. |
Le viste di disegno si aggiornano automaticamente all'apertura del documento di disegno. Deselezionare questa opzione per aprire i disegni più rapidamente. |
| |
Disattiva deduzione della nota/quota. |
Se l'opzione è deselezionata, quando una nota o quota viene posizionata, viene visualizzata una linea a indicare l'allineamento orizzontale o verticale con altre note o quote.

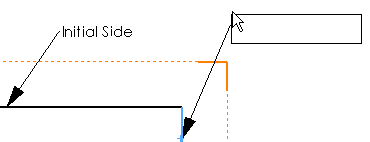

Opzione deselezionata

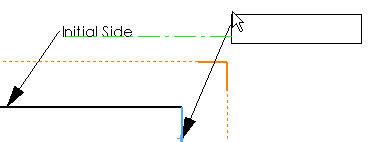

Opzione selezionata
|
| |
Disattiva l'unione della nota al trascinamento. |
Disattiva l'unione di due note o di una nota e una quota al trascinamento l'una nell'altra. |
| |
Stampa watermark non sincronizzato. |
Appare un watermark, Disegno autonomo SolidWorks - Stampa non sincronizzata, sulle stampe dei disegni autonomi, se il disegno non è sincronizzato con il modello.
|
| |
Mostra i nomi della geometria di riferimento nei disegni. |
Quando le entità di geometria di riferimento vengono importate in un disegno, vengono visualizzati i relativi nomi.
|
| |
Nascondi automaticamente i componenti durante la creazione della vista. |
Qualsiasi componente di un assieme non visibile in una nuova vista di disegno viene nascosto ed elencato nella scheda Nascondi/mostra i componenti della finestra di dialogo Proprietà della vista di disegno. I componenti sono presenti e tutti i dati relativi al componente vengono caricati. I nomi dei componenti sono trasparenti nell'albero di disegno FeatureManager.
I componenti nascosti possono essere visualizzati in un qualsiasi momento.
Questa vista inferiore di un assieme mostra i componenti della batteria totalmente racchiusi. Quando si seleziona Nascondi automaticamente i componenti durante la creazione della vista, le batterie vengono nascoste. Se l'opzione è deselezionata, le batterie vengono visualizzate con linee tratteggiate.
Selezionato
 Deselezionata
L'opzione Nascondi automaticamente i componenti durante la creazione della vista viene disabilitata quando si seleziona Usa modalità grandi assiemi in Opzioni  , Assiemi. |
| |
Visualizza i punti centrali dell'arco di schizzo. |
I punti centrali dell'arco di schizzo vengono visualizzati per gli archi e i cerchi nei disegni.
|
| |
Mostra punti dell'entità di schizzo. |
I punti finali delle entità di schizzo vengono visualizzati come cerchi riempiti nei fogli di disegno e nei formati foglio di disegno ma non nelle viste di disegno.
|
| |
Visualizza tratteggio di schizzo dietro la geometria. |
Se l'opzione è selezionata, la geometria del modello viene visualizzata sopra il tratteggio.
Opzione selezionata
 Opzione deselezionata
|
| |
Visualizza immagini di schizzo sul foglio dietro la geometria. |
Visualizza le immagini dello schizzo come immagini di sfondo per le viste di disegno.
Immagine di schizzo visualizzata sullo sfondo
Immagine di schizzo non visualizzata sullo sfondo
|
| |
Stampa linee di interruzione nella vista scomposta. |
Per le viste scomposte, le linee di interruzione che si estendono oltre il bordo di una parte, vengono stampati. |
| |
Salva i dati tessellati per i disegni con viste di qualità bozza e ombreggiata. |
Se questa opzione è deselezionata, la dimensione del file viene ridotta evitando il salvataggio dei dati tessellati nei disegni con viste ombreggiate o con qualità bozza. Se necessario, i dati vengono letti dal file del modello. Nella modalità di sola visualizzazione e in SolidWorks eDrawings, non apparirà nulla nella vista di disegno. Per i disegni con qualità alta o altri tipi di visualizzazione, i dati tessellati non vengono usati, quindi la dimensione del file non può essere ridotta. |
| |
Mostra le viste nella scheda Tavolozza del Task Pane. |
Visualizza la vista del disegno nella Tavolozza delle viste quando si fa clic su Crea disegno dalla parte/assieme. Quando l'opzione non è selezionata, il PropertyManager Vista del modello viene visualizzato per consentire l'inserimento delle viste del disegno. |
| |
Mostra dialogo del formato foglio con l'aggiunta del nuovo foglio. |
Visualizza la finestra di dialogo Formato del foglio quando si aggiunge un nuovo foglio di disegno. |
| |
Riduci spaziatura quando le quote vengono cancellate o modificate (aggiungi o cambia tolleranza, testo etc...). |
Regola automaticamente lo spazio tra le quote restanti se si cancella una quota o si rimuove il testo da una quota. |
| |
Riusa lettere di vista dalle viste eliminate ausiliarie, di dettaglio e di sezione. |
Riusa le lettere dalle viste eliminate (ausiliaria, dettagliata, di sezione) nel disegno. |
| |
Sovrascrivi nome di colonna quantità in Distinta materiali. |
Utilizza il nome immesso in Nome da usare per la quantità in una distinta materiali. |
| |
Cambiamento di scala della vista di dettaglio. |
Specifica il cambiamento di scala per le viste di dettaglio. La scala è relativa alla scala della vista di disegno dalla quale viene generata la vista di dettaglio. Se la scala della vista di origine è 2:1 e la scala della vista di dettaglio è 2X, la scala della vista di dettaglio risultante è 4X.
|
| |
Proprietà personalizzata usata come revisione. |
Specifica una proprietà per le tabelle di revisione memorizzate come valore di revisione nella scheda Personalizza della finestra di dialogo Riepilogo informazioni. Il valore di default è Revisione. |
| |
Incremento di spostamento della tastiera. |
Specifica il valore dell'unità del movimento quando si usano i tasti freccia per spostare le viste di disegno, le annotazioni o le quote. |
