Le piegatura con loft nelle parti in lamiera usano due schizzi di profilo aperti che sono connessi da un loft. La funzione Flangia-base non è utilizzata con Piegatura con loft.
Caratteristiche delle piegature con loft:
- Impossibile specchiarle.
- Necessitano di due schizzi che abbiano:
- Profili aperti senza bordi netti.
- Aperture di profilo allineate per garantire una precisione di ripetizione piatta.
- I segmenti del profilo in ogni schizzo sono dello stesso tipo.
Non è necessario che gli schizzi si trovino su piani paralleli. Tuttavia, le linee di piegatura appaiono nella ripetizione piatta solo se gli schizzi si trovano su piani paralleli. Le linee di piegatura sono valide e applicabili a una geometria di piegatura con loft che può essere lavorata con il metodo incrementale basato su piegatrici.
- Il fattore K è applicabile alle ripetizioni piatte delle piegature con loft solo se le piegature con loft vengono create da schizzi che soddisfano le seguenti condizioni:
- I piani dei due schizzi sono paralleli.
- Gli schizzi contengono un numero identico di segmenti lineari e non lineari.
- È necessario che per ciascun segmento di schizzo lineare nel primo schizzo sia presente un segmento di schizzo parallelo corrispondente nel secondo schizzo.
- È necessario che per ciascun segmento di schizzo non lineare nel primo schizzo sia presente un segmento di schizzo non lineare corrispondente nel secondo schizzo le cui tangenti finali devono trovarsi nella stessa direzione del segmento non lineare del primo schizzo.

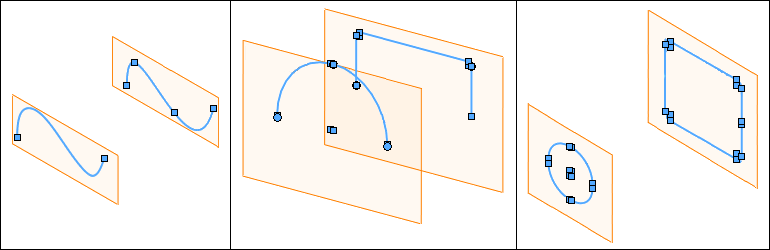

Coppie di schizzi valide in cui è applicato il fattore K:

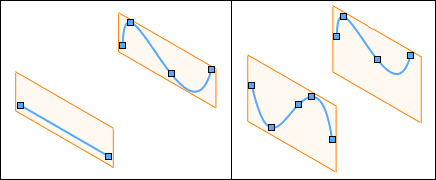

Coppie di schizzi non valide in cui non è applicato il fattore K:
