パンチ テーブルのドキュメント レベルのドラフト設定を指定できます。
図面を開いたままこのページを開くには:
オプション
（標準ツールバー）をクリック、あるいはドキュメント プロパティタブを選択し、 を選びます。
全体的な設計規格（Overall drafting standard）
| 全体的な設計規格
|
選択設計規格（Drafting Standard）ページの設定から継承します。 |
境界
 外枠（Box Border）
|
テーブルの外枠の線の太さを設定します。 |
 境界線（Grid Border）
|
テーブル枠内の境界線の太さを設定します。 |
小数位数
 小数位数 |
パンチ フィーチャーの位置の値に対する小数点以下の桁数を選択します。 |
 |
アルファベット/数字のコントロール
パンチ テーブルのタグ シーケンス（アルファベットか数字）を選択します。

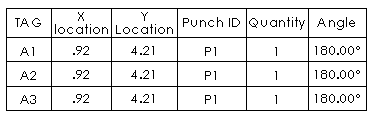

| A, B, C |
パンチ フィーチャーのタグ シーケンスをアルファベットで定義します。 |
 |

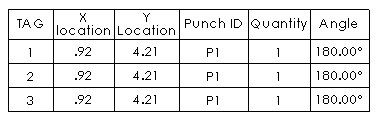

| 1, 2, 3 |
パンチ フィーチャーのタグ シーケンスを数値で定義します。 |
 |
レイヤー
| レイヤー
|
レイヤーを選択します。 レイヤーは、図面プロパティ用に選択する前に図面で作成する必要があります。
|
これらのレイヤー設定を適用するには、図面ビュー ドキュメントで
規格に従う（Per Standard）を
レイヤー（Layer）（レイヤー ツールバー）で選択する必要があります。
原点インジケータ
 原点インジケータ |
原点の表示の基準を決めます。規格を選択するか、規格に従う（Per Standard）を選択し、全体的なドラフト規格を使用します。
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, GOST:
 |
代替単位
| 2単位表示
|
選択し、寸法を2単位で表示します。 |
| 2単位表示で単位を表示 |
選択し、2単位表示の単位を表示します。 |
| 寸法値の位置 |
上 |
| 下 |
| 右 |
| 左 |
オプション
| 先頭のゼロ表示 |
| Standard |
全体的な設計規格に従って先頭のゼロが表示されます。 |
| 表示（Show） |
小数位数の前のゼロが表示されます。 |
| 削除（Remove） |
先頭のゼロは表示されません。
|
|
| 小数点の後のゼロ表示 |
| スマート |
すべてのメートル法表示で、小数点の後に続くゼロは表示されません。（ANSI 基準と ISO 基準に基づきます。） |
| 表示（Show） |
単位（Units）で指定した小数位数に従って後に続くゼロが表示されます。 |
| 削除（Remove） |
後に続くゼロは表示されません。
|
|
| 同じタグを組み合わせる |
同じパンチ ID を持つ部品を 1 行に組み合わせます。
|
| 同じｻｲｽﾞを組み合わせる |
同じパンチ ID を持つパンチ フィーチャーのセルをマージします。位置の値の列はそのままです。
|
