部分断面
部分断面はアセンブリの図面ビューの一部をカットして内部を表示します。すべての構成部品の断面にはハッチングが自動的に表示されます。

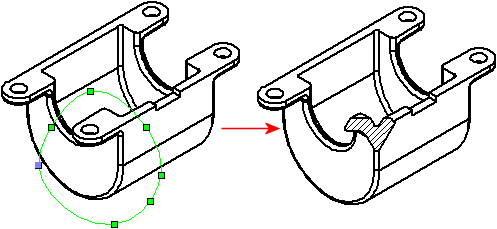

部分断面は既存の図面ビューの一部であって、個別の図面ビューではありません。閉じた輪郭（一般的にスプライン）で部分断面を定義します。材料は指定された深さまで切削され、内側のディテールが表示されます。深さは、数値を設定するか図面ビューでジオメトリを選択して、指定します。
詳細図、断面図、代替位置ビューで部分断面を作成することはできません。分解図に部分断面図を作成すると、ビューは分解図を収縮できなくなります。
|

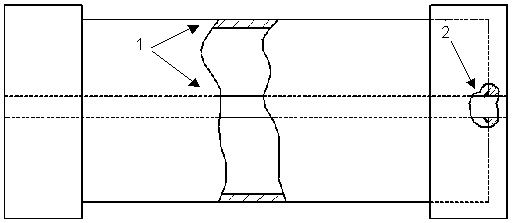

この例では、肉厚（１）とシャフト、そしてシャフトがキャップにどのように溶接付けられているか（２）、が表示されています:
|
ピクトリアルな図面ビュー（等角投影図、不等角投影図、両等角投影図）の部分断面です。深さはシートに対して垂直となります:
|
|
|
|
部分断面を作成するには：
-
図面ツールバーの部分断面
をクリック、または挿入、図面ビュー、部分断面をクリックします。
ポインタの形が
に変わります。
スプライン以外の輪郭を使用する場合は、部分断面（Broken-out Section）ツールをクリックする前に、閉じた輪郭を作成し、選択しておいてください。
-
輪郭をスケッチします。
-
断面表示ダイアログボックスのオプションを設定します。もし部分断面ビューから構成部品あるいはファスナーを除外することを望まないなら、OKをクリックしてください。
-
部分断面 PropertyManagerのオプションを設定します。
部分断面の深さの参照に、見にくくなったエッジを選択するために3Ｄ図面ビューモード(3D drawing view mode) を使用してください。
-
OK
をクリックします。
部分断面を削除、または編集するには：
-
FeatureManager デザインツリーの部分断面図を右クリックし、次のいずれかを選択します。
-
削除:
-
定義編集:
部分断面 PropertyManager
のオプションを設定し、OK をクリックします。
-
スケッチ編集（Edit Sketch）:スケッチ エンティティを選択し、編集した後でスケッチを閉じます。
