円弧または円の間の寸法配置

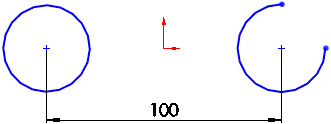

デフォルトで、距離は円弧や円の中心点まで測定されます。スマート寸法 (Smart Dimension) ツールで以下を作成できます:

  • 円弧または円のエッジ間の寸法

  • 同心円の間の寸法

  • 円弧の最小、中心、最大の位置に対する、円弧間や直線との間、または点と円弧の寸法

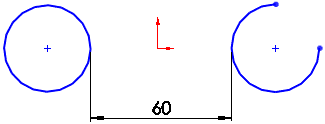

2つの円弧のエッジ間に寸法を配置するには:

  1. スマート寸法 (Smart Dimension)(寸法/拘束ツールバー)をクリック、またはツール(Tools)、寸法配置(Dimensions)、スマート寸法(Smart)をクリックします。

  2. 最初の円弧のエッジを選択し、次に2つ目の円弧のエッジを選択します。

  3. Shiftを押して、2つのエッジ間に寸法を適用するためにクリックします。

  • 1番目と2番目の円弧の状態に最小寸法を適用します。

  • 距離を測る方法を変えることができる、寸法配置 PropertyManager を開きます。

距離が測定される基準を変更するには:

  1. 円弧間の寸法をクリックします。

寸法配置(Dimension) PropertyManagerで、第1円弧の状態(First arc condition)と 第2円弧の状態(Second arc condition)を表示するには、スマート寸法 (Smart Dimension ) ツールで、両方の円弧のエッジを選択します。

  1. 寸法(Dimension) PropertyManager で、 引出線(Leaders)タブを選択します。

  1. 円弧の状態(Arc Condition)で:

    1. 第1円弧の状態(First arc condition)の値を設定します。

    2. 第2円弧の状態(First arc condition)の値を設定します。

  2. をクリックします。

第1円弧の状態

第2円弧の状態

中心

中心

最小値

最大値

同心円間で寸法を配置し、補助線を表示するには:

  1. (寸法/拘束ツールバーの)スマート寸法 (Smart Dimension)をクリック、またはツール(Tools)、寸法配置(Dimensions)、スマート寸法(Smart)をクリックします。

  2. 1つの同心円のエッジをクリックし、次に2番目の同心円のエッジをクリックします。

  3. クリックして寸法を配置します。

  4. をクリックします。

寸法を配置した後に、補助線を表示するには:

寸法を右クリックし、表示オプション(Display options)、補助線を表示(Show extension lines)を選択します。

新しい添付位置 へ補助線をドラッグすることができます。そして、 直径寸法(radial dimensions)の位置を変更できます。 .
