フロートを使用しない固定ファスナー アセンブリ(Fixed Fastener Assembly Without Float)

ファスナーのフロートを考慮せず、ワーストケース シナリオを評価するには：

  1. 評価のためにアセンブリを開きます。
  2. TolAnalyst スタディを作成し、結果(Result) PropertyManagerまで参照します。
  3. 解析パラメータ(Analysis Parameters)の下で、ファスナーとピンをフロート(Float fasteners and pins)を選択解除します。

    この例では、解析結果サマリー(Analysis Summary)で、最小(Min)は 48.5、最大(Max)は 51.5 であり、合計範囲は 3mm です。

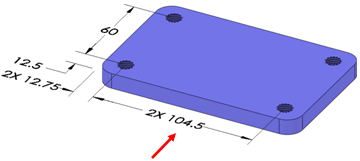

トッププレートのねじ穴直径の 0.5 位置度交差の場合の最小ワーストケースの計算において、TolAnalystはねじ穴間の基本寸法105が 104.5であるとシミュレートします。
車軸支柱については、TolAnalyst がクリアランス穴それぞれのLMCサイズ11.5をシミュレートした場合、その結果の位置度公差は 1.0 であり、データム B から穴への 27.5 の基準寸法は 28 と計算することができます。

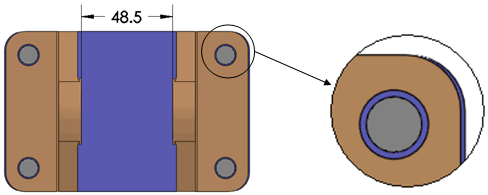

ファスナーのフロートオプションを選択解除した状態で部品を組みあわせた場合、TolAnalystは車軸支柱のクリアランス穴をトッププレートのねじ穴と同心円整列し、最小ワーストケースは48.5となります。
