ハイライト表示をオンにすると、図面の次の変更がハイライト表示されます。
- ベース番号の値変更の原因であるモデルの変更
- モデル内の公差のタイプまたは値が変更されている、インポートされた寸法
- 括弧の追加または検査用寸法
- が変更されている、インポートされた寸法寸法テキスト (デフォルトでは <DIM>) が変更されている、インポートされた寸法

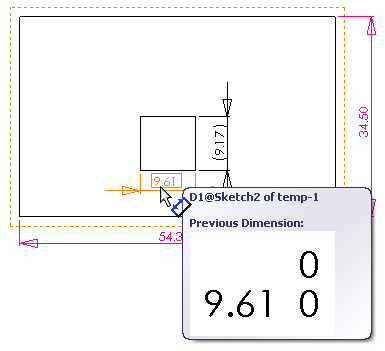

ハイライト表示機能を使用するには、部品またはアセンブリとともに関連付けられた図面を SolidWorks 2012 に保存しておく必要があります。図面を再度開くと、ハイライト表示された変更が表示されます。変更された寸法の上にカーソルを移動すると、変更前の寸法を示すツールチップが表示されます。
|
変更された寸法
|
|
変更された公差
|
更新した図面を保存すると、ハイライト表示はリセットされます。
