スプライスの追加

このトピックでは、ルートを分割した後でスプライスを追加する方法を説明します。

1. ルーティング アセンブリをルート編集モードで開きます。
2. ルート内の分割する位置でスケッチ エンティティを右クリックし、ルーティング > 電気 > ルート分割をクリックします。

   スケッチ エンティティが分かれる分割点が追加されます。

3. 分割点を選択し、ルーティング > 電気 > スプライス追加をクリックします。
4. デザイン ライブラリから、スプライス構成部品を分割点にドラッグします。

   スプライスではさまざまなワイヤ サイズがサポートされます。ワイヤ サイズに基づいて使用するスプライス構成部品のコンフィギュレーションを選択します。

   スプライス追加 のコマンドを電気ツールバーに追加して、簡単にアクセスできるようにします。

5. スプライス追加 PropertyManager で、スプライスの名前を入力し、必要に応じてコネクタ テーブルと BOM を追加するオプションを選択します。
6. をクリックします。

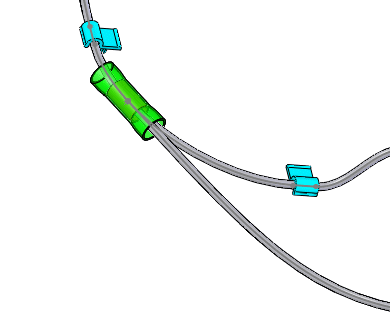

   スプライスが FeatureManager デザイン ツリーに追加されます。

   詳細は、SolidWorks ヘルプ:スプライスを参照してください。
