第１角法と第３角法（First Angle and Third Angle Projection）

標準 3 面図は、第 3 角法または第 1 角法の投影図にあります。第 3 角法の投影図では、部品またはアセンブリのデフォルト正面図が左下に表示されます。残り 2 つの投影図が上および右側に表示されます。第 1 角法の投影図では、正面図が左上の位置に表示され、残り 2 つの投影図が上および左側に表示されます。デフォルト投影図の設定については、シート プロパティを参照してください。

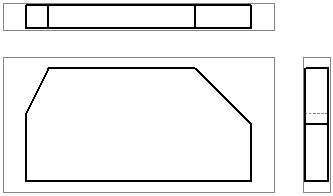

第 3 角法

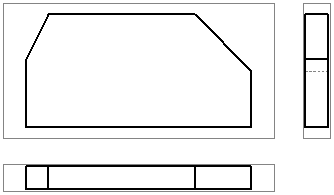

第 1 角法
