유형
치수나 주석 (노트, 기하 공차 기호, 표면 거칠기 표시, 용접 기호 등)에 워드 문서에서 단락 서식을 사용하는 것과 유사한 스타일 서식을 지정할 수 있습니다. 스타일을 주석과 함께 사용할 때, 주로 사용하는 기호를 다시 사용할 수 있습니다. 스타일로 가능한 작업:
-
치수 속성이나 주석 정보를 스타일의 일부로 저장할 수 있습니다.
-
스타일 유형에 이름을 지정하여 참조할 수 있습니다.
-
스타일 서식을 여러 치수나 주석에 적용할 수 있습니다.
-
스타일을 추가, 업데이트, 삭제할 수 있습니다.
-
스타일을 저장 및 로드할 수 있습니다. 다른 문서에서 저장된 서식과 다른 폴더에 있는 즐겨찾기 서식도 불러올 수 있습니다.
-
스타일은 설계 라이브러리를 통해 전체적으로 사용할 수 있습니다.
스타일 기능:
-
주석을 추가할때, 스타일을 사용하는 항목을 미리 선택하여 새 항목의 기본값으로 사용할 수 있습니다. 위치를 먼저 클릭하면, 새 항목에 스타일이 사용되지 않습니다.
-
구멍 속성 표시기로 생성된 치수에는 스타일을 적용할 수 없습니다.
-
파트나 어셈블리에서 치수를 삽입할 때 모델 항목 삽입으로 도면에 삽입하면, 이 때 추가하는 치수의 스타일은 원래 모델에 속하며 삽입된 치수에 도면 스타일을 부가할 수 없습니다. 대신 파트나 어셈블리 스타일을 도면으로 불러올 수 있습니다. 이 경우, 도면에서 스타일을 변경하면 파트나 어셈블리 문서의 스타일까지 변경됩니다.
-
파트나 어셈블리 스타일을 도면으로 불러올 수 있습니다. 도면에서 스타일을 변경하면 파트나 어셈블리 스타일까지 변경됩니다.
스타일 확장자:
|
치수
|
.sldstl
|
|
노트
|
.sldnotestl
|
|
기하 공차 기호
|
.sldgtolstl
|
|
표면 거칠기 표시
|
.sldsfstl
|
|
용접 기호
|
.sldweldstl
|
파일 확장명 .sldfvt,이 스타일에서 지원됩니다.

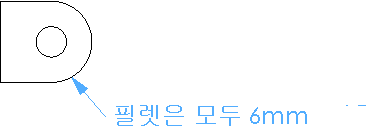

이 예제는 노트에 주석 스타일을 사용하는 방법을 보여줍니다.
-
한 개 이상의 도면에서 사용할 노트를 작성합니다.
-
도면 문서에 스타일을 추가합니다.
-
다른 도면에서 사용할 스타일을 설계 라이브러리에 저장합니다.
설계 라이브러리에 저장하면, 끌어 놓기를 사용하여 모든 도면, 파트 및 어셈블리에서 노트를 사용할 수 있습니다.
-
설계 라이브러리에서 주석 폴더를 열어 저장된 노트를 확인합니다.
|
|
문서에 스타일 추가하기
-
치수나 주석을 선택합니다.
-
PropertyManager나 대화 상자에서 치수 속성, 주석 속성을 편집합니다.
-
스타일 추가/업데이트를 클릭합니다.
.
-
대화 상자에서 새 이름 입력/기존 이름 선택 아래에 이름을 입력하고 확인을 클릭합니다.
치수나 주석에 스타일 적용하기
-
치수나 주석을 선택합니다.
-
PropertyManager나 대화 상자에서, 현재 스타일 설정란에 스타일을 선택합니다.
다른 도면에서 사용할 스타일 저장하기
-
현재 스타일 설정에 스타일을 표시하고, 스타일 저장
을 클릭합니다.
-
다른 이름으로 저장 대화 상자에서, 파일을 저장하고자 하는 폴더를 찾고 필요하면 파일 이름을 바꾼 뒤 저장을 클릭합니다.
설계 라이브러리에 스타일을 추가하려면, 스타일을 Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks version\design library\annotations에 저장합니다.
도면에 스타일 불러오기
-
스타일 불러오기
를 클릭합니다.
-
열기 대화 상자에서, 폴더를 지정하고 파일을 선택합니다.
Shift나 Ctrl을 사용하여 여러 개의 스타일 파일을 선택할 수도 있습니다.
-
열기를 클릭합니다.
불러온 스타일이 현재 스타일 설정 목록에 나열됩니다.
스타일 불러오기
-
스타일이 있는 치수나 주석을 선택합니다.
-
치수 속성이나 주석 속성을 편집합니다.
-
스타일 추가 또는 업데이트 를 클릭합니다.
-
목록에서 스타일 이름을 선택하고 이 스타일과 연결된 모든 주석 업데이트를 선택한 후, 확인을 클릭합니다.
-
표준 도구 모음에서 재생성
을 클릭하거나, 편집, 재생성을 클릭해서 스타일에 연결된 주석을 업데이트합니다.
스타일과의 연관 분리하기
-
스타일 추가 또는 업데이트 를 클릭합니다.
-
스타일 이름을 선택해서,현재 스타일에 링크된 모든 주석 모음 분리를 선택한 후, 확인을 클릭합니다.
치수와 주석을 문서 기본값으로 되돌리지 않는 한, 이전 스타일에 의해 적용된 속성을 그대로 유지합니다.
스타일 삭제
-
현재 스타일 설정 목록에서 스타일을 선택합니다.
-
스타일 삭제
를 클릭합니다.
현재 스타일이 <없음>으로 지정됩니다. 치수와 주석을 문서 기본값으로 되돌리지 않는 한, 이전 스타일에 의해 적용된 속성을 그대로 유지합니다.
치수 속성이나 주석 속성 문서 기본값으로 되돌리기
-
스타일이 있는 치수나 주석을 선택합니다.
-
선택 항목에 기본값 속성 적용
을 클릭합니다.
치수 유형이 문서 기본값인 <없음>으로 됩니다.
스타일를 <없음>
으로 선택하면, 스타일에서 치수나 주석 링크를 분리하지만 이미 적용된 속성은 그대로 남아 있습니다. 치수나 주석 속성을 원래대로 되돌리려면, 선택한 항목에 기본 속성 적용을 사용합니다. <없음>으로 정하면 치수가 즐겨찾기에 링크되어 있지 않음을 나타내므로, 이후에 즐겨찾기에 변경 사항은 여기에 적용되지 않습니다.
