도면에 중심 표시를 삽입할 때 속성을 설정합니다. 선택한 중심 표시 유형에 따라 사용할 수 있는 옵션은 달라집니다.
이 PropertyManager를 표시하려면 도면에서 중심 표시
(주석 도구 모음) 또는 를 클릭합니다.
자동 삽입
| |
모든 구멍 |
옵션
|
| |
모든 필렛 |
옵션
|
| |
모든 홈 |
옵션
홈 중심표시
|
옵션
- 연결선(N)
- 중심 표시 기호를 연결합니다.
- 원형선(C)
- 패턴에서 구멍을 지나는 큰 원형 중심선을 작성합니다.
- 방사선(R)
- 패턴의 중심에서 바깥쪽으로 패턴 구멍까지 선을 작성합니다.
- 베이스 중심 표시(B)
- 패턴 중심에 중심 표시를 삽입합니다.
직접 삽입 옵션
 |
단일 중심 표시 |
|
 |
선형 중심 표시 |

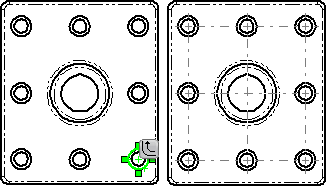

원이나 원호의 선형 패턴에 중심 표시를 삽입합니다. 선형 패턴이 인식된 경우, 파급  을 클릭하여 모든 패턴 인스턴스에 중심 표시를 작성합니다.
연결선. 중심 표시 기호를 연결합니다.
 |
|
| 선형 패턴에 파급된 중심 표시 |
연결선이 있는 선형 중심 표시 |
|
 |
원형 중심 표시 |
원이나 원호의 원형 패턴에 중심 표시를 삽입합니다.
옵션
|
| |
홈 중심 표시
|
|
각도
 |
각도 |
뷰가 회전하여 중심 표시가 같이 회전되면, 회전 각도가 여기에 나타납니다. 양수로 각도를 입력하면 중심 표시가 시계 반대 방향으로 회전됩니다. |
레이어
 |
레이어 |
레이어 이름이 있는 도면에서, 레이어를 선택합니다. |
