데이텀 타겟 PropertyManager
데이텀 타겟을 부착하고 모델면이나 모서리에 기호를 붙입니다.
설정
타겟 기호. 타겟 기호 유형을 선택합니다.
-
 타겟 기호
|
|
|
|
|
-
 타겟 기호 없음
|
|
|
타겟 면적. 타겟 면적 표시를 선택합니다.
-
 X 타겟 면적 (점)
|
|
|
|
|
|
|
|
-
 타겟 면적 표시 안함
|
|
|
타겟 면적 크기  . 가로와 세로 (사각형) 또는 지름 (X와 원형).
|
|
|
| |
첫 번째 필드의 값(2)은 타겟 면적 원의 지름을 제어합니다.
|

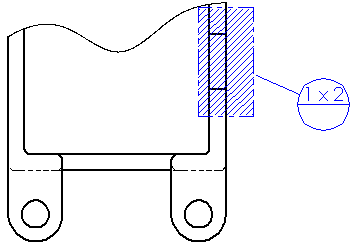

첫 번째 필드의 값(1)은 직사각형 너비를 제어합니다. 두 번째 필드의 값(2)은 높이를 제어합니다.
|
|
|
데이텀 참조  . 참조(부품 번호)를 세 개까지 지정합니다. 부품 번호의 아래 반쪽에 데이텀 참조가 나타납니다.
|
|
지시선
|
굽힘, 지시선, 화살표 머리 유형을 제어할 지시선 유형을 선택합니다.
 굽은 지시선, 실선
 굽은 지시선, 점선
 직선 지시선, 실선
 직선 지시선, 점선
화살표 유형을 선택합니다.
|
|
레이어
레이어 이름이 있는 도면에서, 레이어를 선택합니다.
