스윕 PropertyManager

스윕 피처 유형에 맞게 PropertyManager 옵션을 지정합니다. 스윕에 대한 자세한 내용은 스윕 개요를 참고 하십시오.

프로파일과 경로

• 프로파일 . 스윕 작성에 사용할 스케치 프로파일을 지정합니다. FeatureManager나 그래픽 영역에서 프로파일 스케치를 선택합니다. 베이스나 보스 스윕 피처를 위해 사용할 프로파일은 닫혀 있어야 합니다. 곡면 스윕 피처에 사용할 프로파일은 열리거나 닫힌 프로파일일 수 있습니다.

• 도구 바디 (솔리드 컷 스윕만). 도구 바디가 볼록형이고 주요 바디와 합쳐서는 안되며 다음으로 구성되어야 합니다.

• • 선, 호와 같은 분석 지오메트리만으로 구성된 회전 피처

    - 또는 -

  • 원통형 돌출 피처

• 경로 . 프로파일을 스윕할 경로를 지정합니다. FeatureManager 디자인 트리나 그래픽 영역에서 경로 스케치를 선택합니다. 경로는 개곡선 또는 폐곡선일 수 있으며, 하나의 스케치, 곡선, 또는 모델 모서리 세트에 포함된 스케치된 곡선 세트를 경로로 사용할 수 있습니다. 스윕 경로는 프로파일의 평면에서 시작해야 합니다.

경로나 생성되는 결과 솔리드는 자체 교차하지 않아야 합니다.

옵션

• 방향/꼬임 형태. 경로 를 따라 스윕되는 프로파일 의 방향을 조절합니다. 옵션:

• • 경로따라. 단면이 항상 경로와 같은 각도를 유지합니다.

  • 일정 반경 유지. 단면이 항상 시작 단면에 평행을 유지합니다.

  • 경로와 제1안내곡선따라

  • 제1, 제2안내곡선따라

  • 경로따라 꼬임. 경로따라 단면을 꼽니다. 꼬임의 각도나, 반경 등을 지정 아래 지정합니다.

  • 일정 반경으로 경로따라 꼬임. 단면을 경로따라 꼴 때 시작 단면에 계속 평행을 유지하며 단면을 꼽니다.

방향/꼬임 조절의 예

• 지정 기준 (방향/꼬임 유형에서 경로따라 꼬임이나 일정 반경으로 경로따라 꼬임을 선택했을 때 사용할 수 있음).

• • 꼬임 정의. 꼬임 상태를 정의합니다. 각도, 반경, 방향 등을 선택합니다.

  • 꼬임 각도. 꼬임 각도나 방향을 지정합니다.

• 경로 맞춤 유형 (방향/꼬임 유형에서 경로따라를 선택했을 때만 사용할 수 있음). 이 옵션들은 경로를 따라 작고 균일치 않은 곡률 굴곡이 있어 프로파일이 잘못 맞춰졌을 때 프로파일을 보정해 줍니다. 옵션:

• • 없음. 프로파일을 경로에 수직으로 맞춥니다. 보정이 적용되지 않습니다.

  • 최소 꼬임(3D 경로에만 해당). 프로파일이 경로를 따라 갈 때 스스로 교차하지 않도록 방지합니다.

  • 방향 벡터. 방향 벡터에서 선택한 방향으로 프로파일을 맞춥니다. 방향 벡터를 지정할 요소를 선택합니다.

  • 모든 면. 경로에 인접 면들이 포함될 때, 스윕 프로파일을 인접 면에 탄젠트를 유지하도록 합니다.

• 방향 벡터 (경로 맞춤 유형에서 방향 벡터를 선택했을 때만 사용할 수 있음). 방향 벡터를 지정할 평면, 평평한 면, 선, 모서리선, 원통, 축, 꼭지점 등을 선택합니다.

• 탄젠트면 병합. 스윕 프로파일에 접선 부분이 있을 경우 이 옵션을 선택하면 결과 스윕에서 해당 곡면이 접하게 됩니다. 평면, 원통형, 또는 원추형 모양이 될 수 있는 면은 유지됩니다. 다른 인접 면은 병합되고 프로파일이 인접하게 됩니다. 스케치 원호는 자유 곡선으로 전환될 수 있습니다.

• 미리보기 표시. 스윕의 음영 미리보기를 표시합니다. 프로파일과 경로만을 표시하려면 이 옵션을 선택하지 않습니다.

• 바디 합치기. 여러 개의 솔리드를 바디 한 개로 합칩니다.

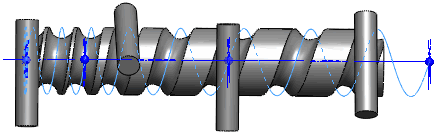

• 끝면에 맞춤. 스윕 프로파일을 경로와 만나는 마지막 면까지 연장합니다. 스윕 면이 추가 지오메트리 없이도 끝면에 맞추기 위해 연장되거나 잘려집니다. 이 옵션은 나사곡선형에 흔히 사용됩니다.

안내 곡선

• 안내 곡선 . 프로파일을 경로따라 스윕할 때, 프로파일을 안내해 주는 역할을 합니다. 그래픽 영역에서 안내 곡선을 선택합니다.

안내 곡선이 프로파일 또는 프로파일 스케치의 점과 일치해야 합니다.

• 위로 이동 과 아래로 이동 . 안내 곡선의 순서를 조절합니다. 안내 곡선 을 선택하고 프로파일 순서를 조절합니다.

• 면 병합. 안내 곡선을 사용하는 스윕의 실행 속도를 개선하려면, 이 옵션을 선택하지 마십시오.

• 단면 표시 . 스윕 단면을 표시합니다. 화살표 를 선택하여 단면 수로 프로파일을 보고 문제를 해결합니다.

탄젠시 시작/끝

• 시작 탄젠시 유형과 끝 탄젠시 유형을 선택합니다. 옵션:

• • 없음. 탄젠시가 적용되지 않습니다.

  • 경로 인접. 시작점에서 경로에 수직으로 스윕을 작성합니다.

얇은 피처

얇은 피처 스윕을 작성하기 위해 선택합니다.

• 얇은 피처 유형. 얇은 피처 스윕 유형을 선택합니다. 다음 옵션이 있습니다.

• • 한 방향으로. 두께 값을 사용하여 프로파일에서 한 방향으로 돌출한 얇은 피처를 작성합니다. 필요하면, 반대 방향 을 클릭합니다.

  • 중간 평면. 양쪽 방향에 같은 두께 값을 적용하여 프로파일을 기준으로 양쪽 방향으로 얇은 피처를 작성합니다.

  • 두 방향으로. 프로파일에서 두 방향으로 얇은 피처를 작성합니다. 두께 와 두께 에 각기 값을 지정합니다.

피처 영역

피처로 영향을 주고자 하는 바디를 지정합니다. 멀티바디 파트에서의 피처 영역을 참조하십시오.
