평면 속성 PropertyManager
3D 스케치에서 평면을 삽입한 후, 평면 속성을 추가하거나 수정 할 수 있습니다.
평면 속성 표시하는 방법
3D 평면을 선택하여 평면 속성 PropertyManager를 선택합니다.
|
|
|
|
Plane1이 3D 스케치에 추가됨.
|
Plane1이 활성됨.
|
기존 구속조건
평면 구속조건 목록을 나열합니다.
구속조건 보는 방법
기존 구속조건
아래에서 구속조건을 선택하면, 그래픽 영역에서 그 구속조건이 강조 표시됩니다.
구속조건 부가
부가할 수 있는 구속 조건 목록을 나열합니다.
파라미터

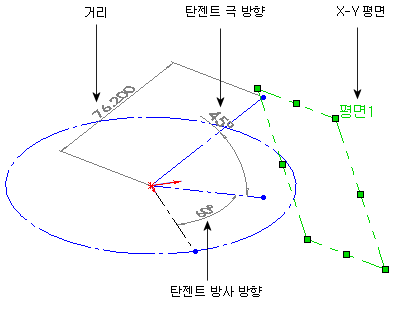

3D 공간에서 각도와 좌표계에 준하여 평면을 찾습니다.
|
|
거리. 스케치 원점에서 X, Y, Z 방향의 평면까지의 거리를 표시합니다.
|
|
|
탄젠트 방사 방향. x-y 평면과 X 방향에 수직을 이루는 투영 사이의 각도를 조절합니다.
|
|
|
탄젠트 극 방향. x-y 평면에 투영한 것과 수직을 이루는 것 사이의 각도를 조절합니다.
|
|
|
|
