DimXpert 값 PropertyManager

DimXpert 값 PropertyManager에서 치수와 공차 표시를 지정합니다. 공차 및 정밀 기본값을 설정하려면, 옵션 , 문서 속성, DimXpert를 클릭합니다.

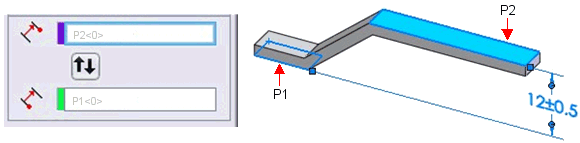

참조 피처

DimXpert 방향

두 개의 축이나 선형 피처에 치수를 추가할 때 이 옵션이 표시됩니다. X, Y, Z 옵션은 파트의 좌표계에 준하며 피처의 축에 수직인 파트 축에 표시됩니다.

유형

공차/정밀

속성 표시기 값. 여러 개의 설정이 있는 구멍 유형 속성 표시기에는, 모든 치수가 개별적으로 표시됩니다. 이 기능은 깊이가 있는 기본형 구멍, 카운터보어 구멍, 카운터싱크 구멍, 복합 홈 치수, 모따기 등에 타당합니다.

공차 유형 . 목록에서 선택합니다. 치수 유형에 따라 사용 가능한 선택 목록이 달라집니다.

최대 변수 .

최소 변수 .

괄호 표시. 공차값에 괄호를 삽입합니다.

단위 정밀 . 목록에서 소수점 뒤에 올 자릿수를 선택합니다.

공차 정밀 . 공차값 소수점 뒤에 올 자릿수를 선택합니다.

구멍과 축

분류 . (맞춤, 공차 맞춤, 맞춤 (공차만)). 구멍 맞춤이나 축 맞춤(아래)을 선택할 경우, 다른 유형 목록(구멍 맞춤 또는 축 맞춤)이 필터됩니다.

구멍 맞춤 과 축 맞춤 . (맞춤, 공차 맞춤, 맞춤(공차만)). 목록에서 선택하거나 텍스트를 입력합니다.

참고: 좌우 상칭 공차 (최대 변이와 최소 변이)는 구멍 맞춤 이나 축 맞춤을 지정했을 때, 공차 맞춤이나 맞춤(공차만)에서 사용할 수 있습니다.

맞춤 공차 표시. (맞춤, 공차 맞춤, 또는 맞춤(공차만).)

분리선있는 세로 스택.

분리선없는 세로 스택.

일렬 배열.

주요 값

이 옵션은 읽기 전용입니다. 치수 이름과 값을 표시합니다.

치수 문자

인스턴스 수. 패턴에는 패턴의 수를 표시합니다.

텍스트 제어:

• 괄호 붙여주기 . 구속된 (참조) 치수에 괄호를 표시하거나 표시하지 않을 수 있습니다. 기본적으로 괄호 안에 표시됩니다.



• 치수 가운데 치수 텍스트를 치수 보조선 사이로 끌어놓으면, 치수 텍스트가 치수 보조선 중심에 맞추어집니다.



• 검사 치수 .

• 문자 오프셋 지시선을 사용하여 치수선에서 치수 문자를 오프셋합니다.



텍스트. 중앙 문자 상자 안에 치수가 자동으로 <DIM>과 함께 나타납니다. 텍스트 상자 안에 포인터를 두고 텍스트를 삽입합니다.

구멍은 txcalloutformat.txt 파일에서 지정한 형식을 사용합니다. 자세한 내용은 DimXpert 크기 치수 , 속성 표시기 형식 파일을 참고 하십시오.

맞춤. 텍스트를 가로로 정렬하고 지시선을 세로로 정렬할 수 있습니다.

• 왼쪽 맞춤 , 가운데 맞춤 , 오른쪽 맞춤

• 위에 맞춤 , 가운데 맞춤 , 아래에 맞춤 .

기호. 포인터를 클릭하여 기호를 원하는 곳에 삽입합니다. 기호 라이브러리에 액세스하려면 기호 아이콘이나 기타를 클릭합니다 .

기호는 치수와 공차의 기저 의미를 바꿀 수도 있으므로 DimXpert 치수에 기호를 추가할 때 주의깊게 해야 합니다.
